MagyarTest de l'imprimante 3D Anycubic Kobra : impression rapide à 180 mm/s

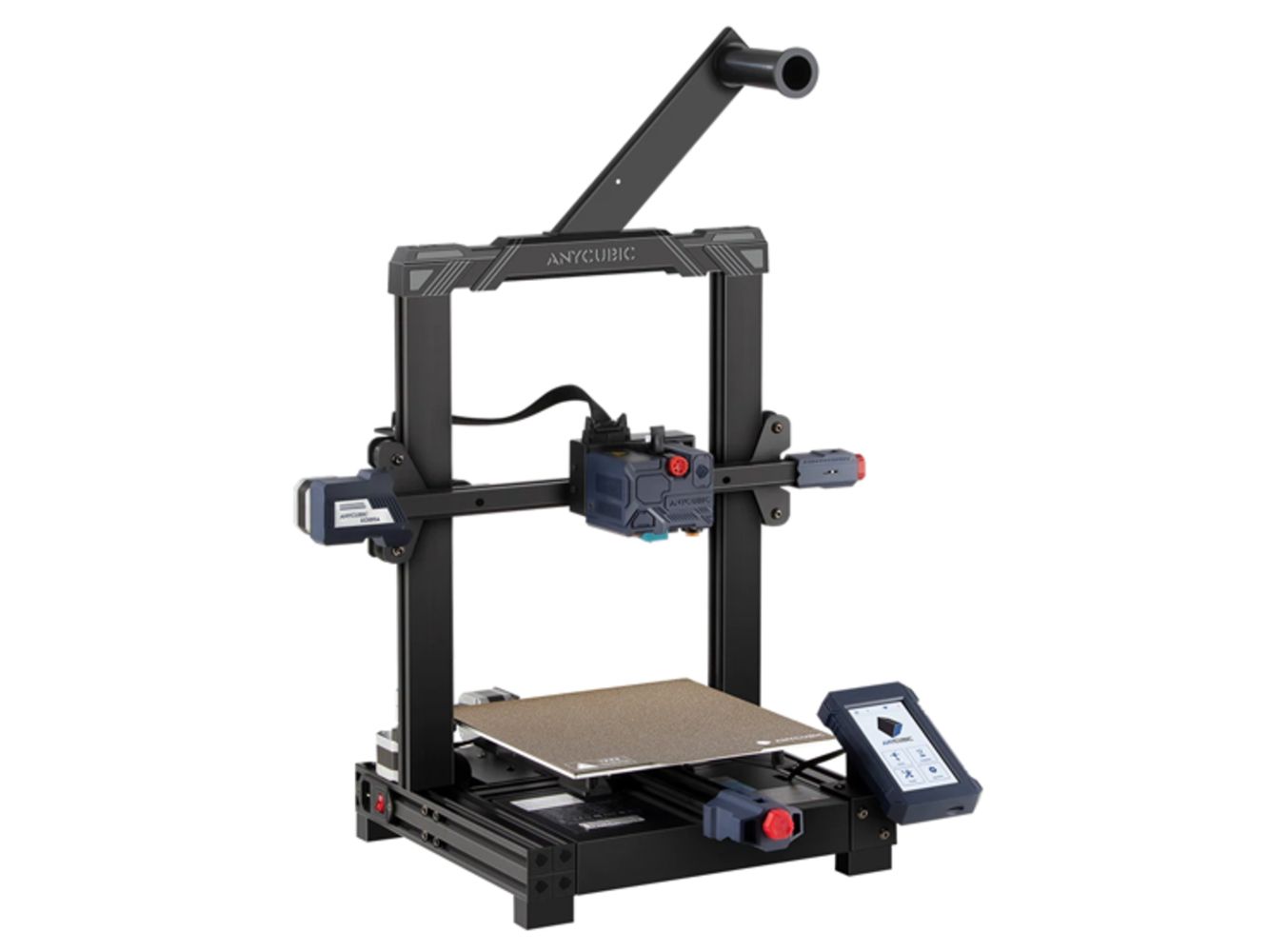

L'Anycubic Kobra est l'une des cinq nouvelles imprimantes 3D qu'Anycubic a présentées à la fin du mois de mars 2022. La nouvelle imprimante FDM est livrée avec une longue liste de caractéristiques intéressantes. En commençant par la mise à niveau automatique du lit de mailles, le lit d'impression magnétique et l'extrudeuse à entraînement direct, la Kobra arrive en force.
À première vue, la fabrication des différents éléments semble de première classe. Malheureusement, un examen plus approfondi a révélé que certaines parties de l'imprimante 3D pourraient être améliorées ici et là. Toutefois, ces problèmes n'affectent pas le fonctionnement de la Kobra d'Anycubic.
Spécifications
En tant que successeur de l'Anycubic Viper, le Kobra offre un design légèrement différent, mais presque la même gamme de fonctions. Au lieu de la mise à niveau du lit Mesch par cellule de charge, qui est également installée dans le Kobra Max dans le Kobra Maxun capteur inductif est utilisé ici. Dans le Kobra d'Anycubic, l'extrudeuse est également positionnée directement au-dessus du bloc chauffant.
| Anycubic Kobra | |
|---|---|
| Technologie sous-jacente | FDM, FFF |
| taille limite d'impression 3D | 220 × 220 × 250 mm |
| Dimensions sans le câble d'alimentation | 48,6 × 43 × 50 cm |
| Cinématique | Prusa/Mendel XYZ-kinematics |
| Extrudeuse | Extrudeuse à entraînement direct Titan-Style ; V6-Hotend |
| Plate-forme d'impression | tôle d'acier à ressort magnétique revêtue de PEI , chauffée, alimentation 24 V |
| CarteMicrocontrôleur |
Carte Trigorilla Pro A V1.0.4 HDSC hc32f460 |
| Firmware sur l'unité de test | Firmware Anycubic Kobra (dérivé de Marlin) compatible GCode |
| Pilote de moteur pas à pas | Pilote pas à pas à interpolation 1/256 pas (soudé) |
| Ports | microSD, USB Typ B |
| options de contrôle | écran tactile, interface série via USB |
| alimentation électrique | bloc d'alimentation interne 110 V-240 V à 24 V |
| Site Web du fabricant | Anycubic |
Structure et configuration - Le Kobra d'Anycubic est opérationnel en un rien de temps

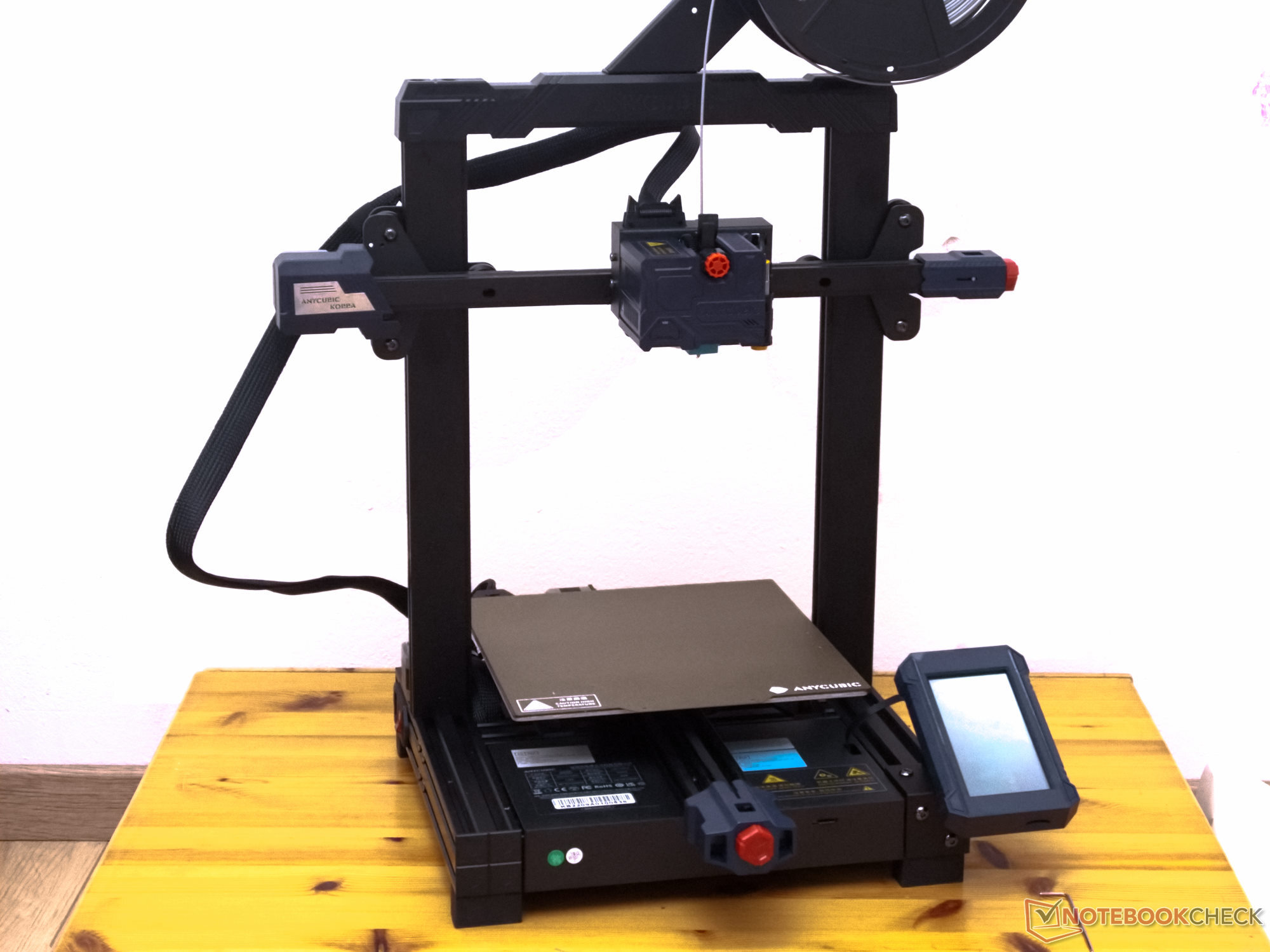

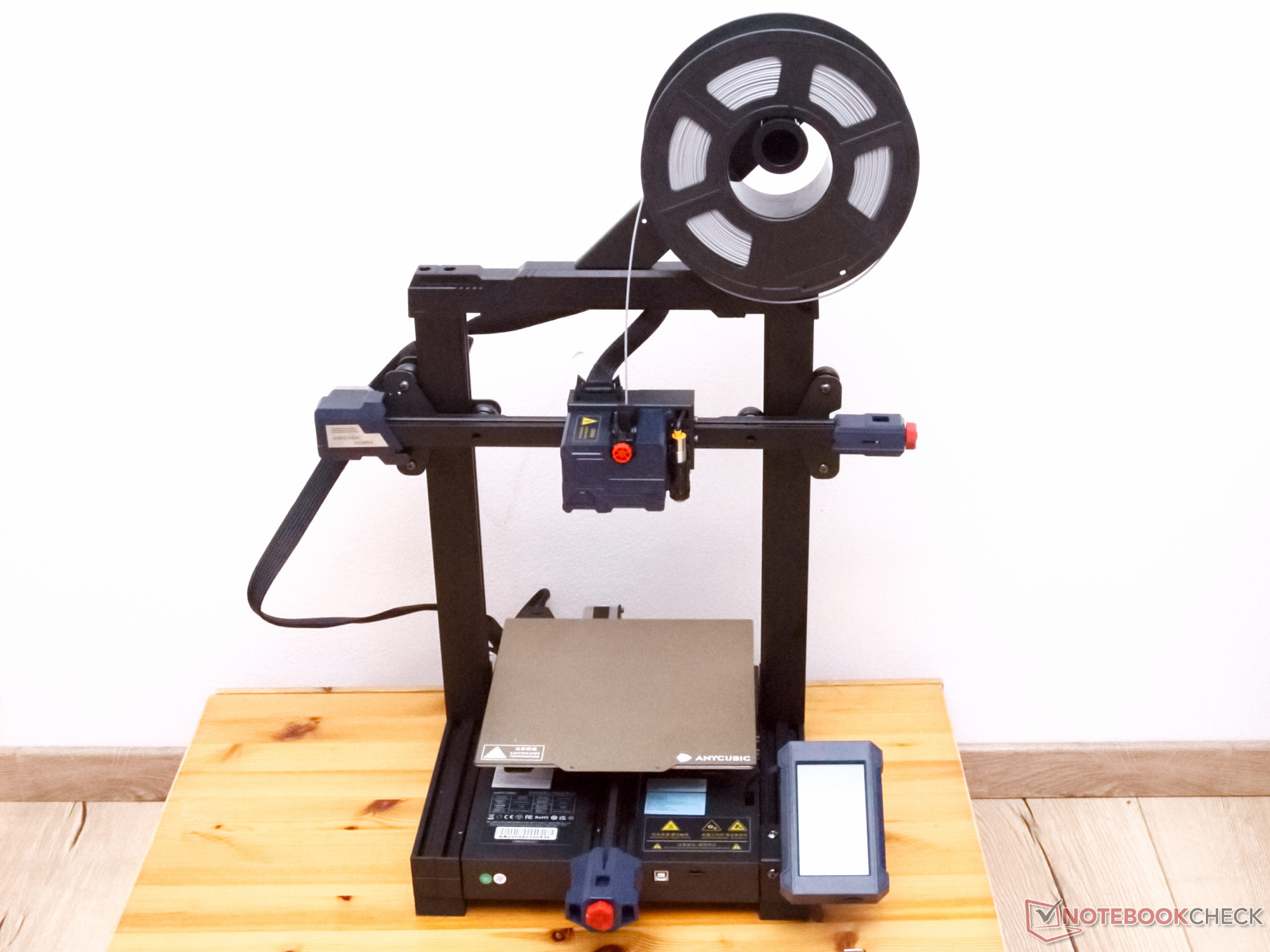

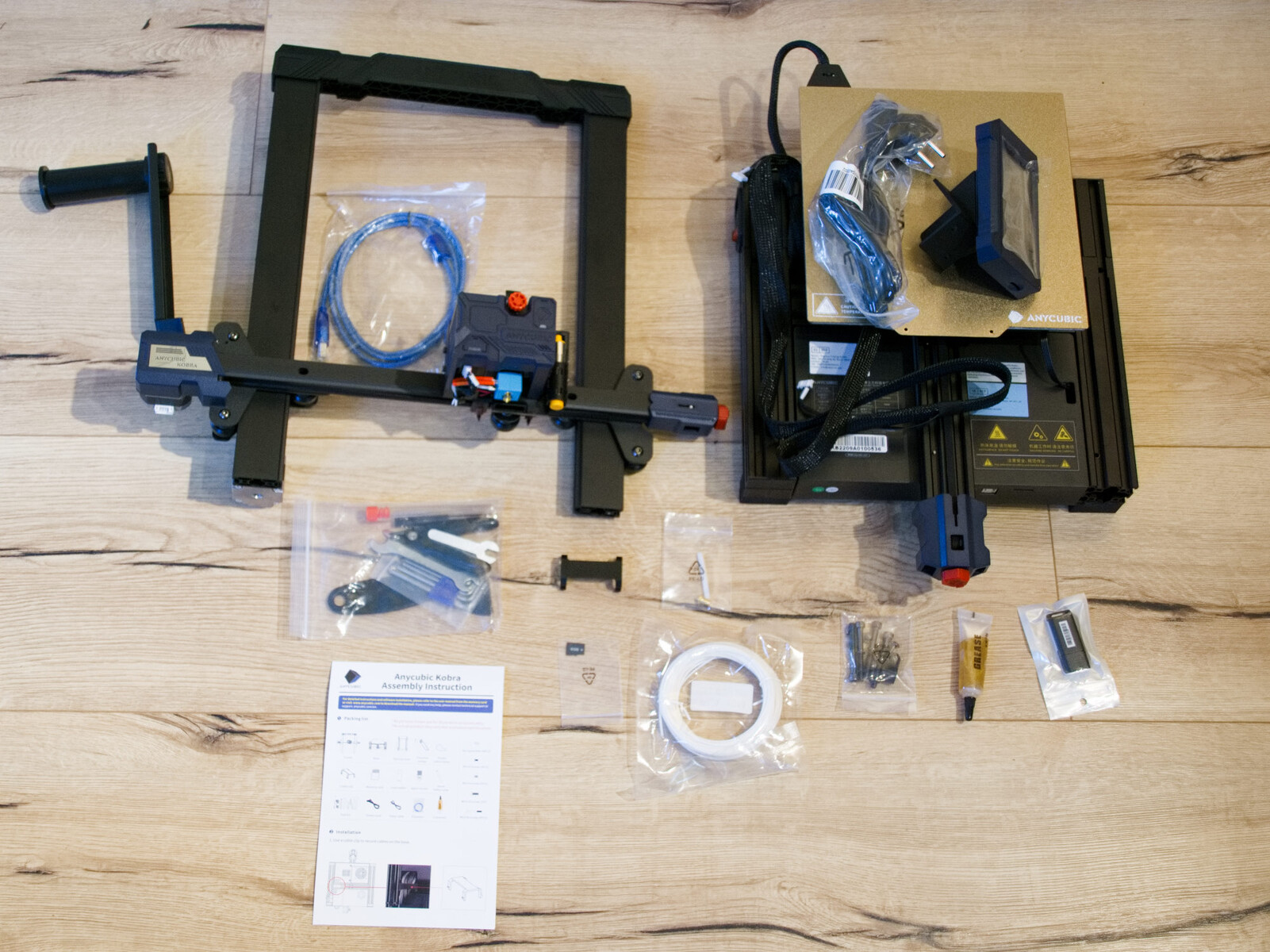

Le Kobra d'Anycubic se monte rapidement. Pour cela, l'arceau est vissé sur la base, puis l'écran et le support de rouleau de filament peuvent être montés. Après avoir établi quelques connexions de câbles, cette imprimante 3D est prête à être utilisée
Tous les outils nécessaires au montage sont inclus dans l'emballage. De plus, certains articles pratiques comme un grattoir, une buse de rechange et d'autres outils pour la maintenance sont inclus.
La carte microSD incluse contient des fichiers de test ainsi que quelques profils pour Cura, qui sont rapidement intégrés et permettent de faire les premiers essais. Au cours du processus d'examen, nous avons remarqué que certains paramètres doivent encore être adaptés à cette imprimante 3D.
Gestion des câbles

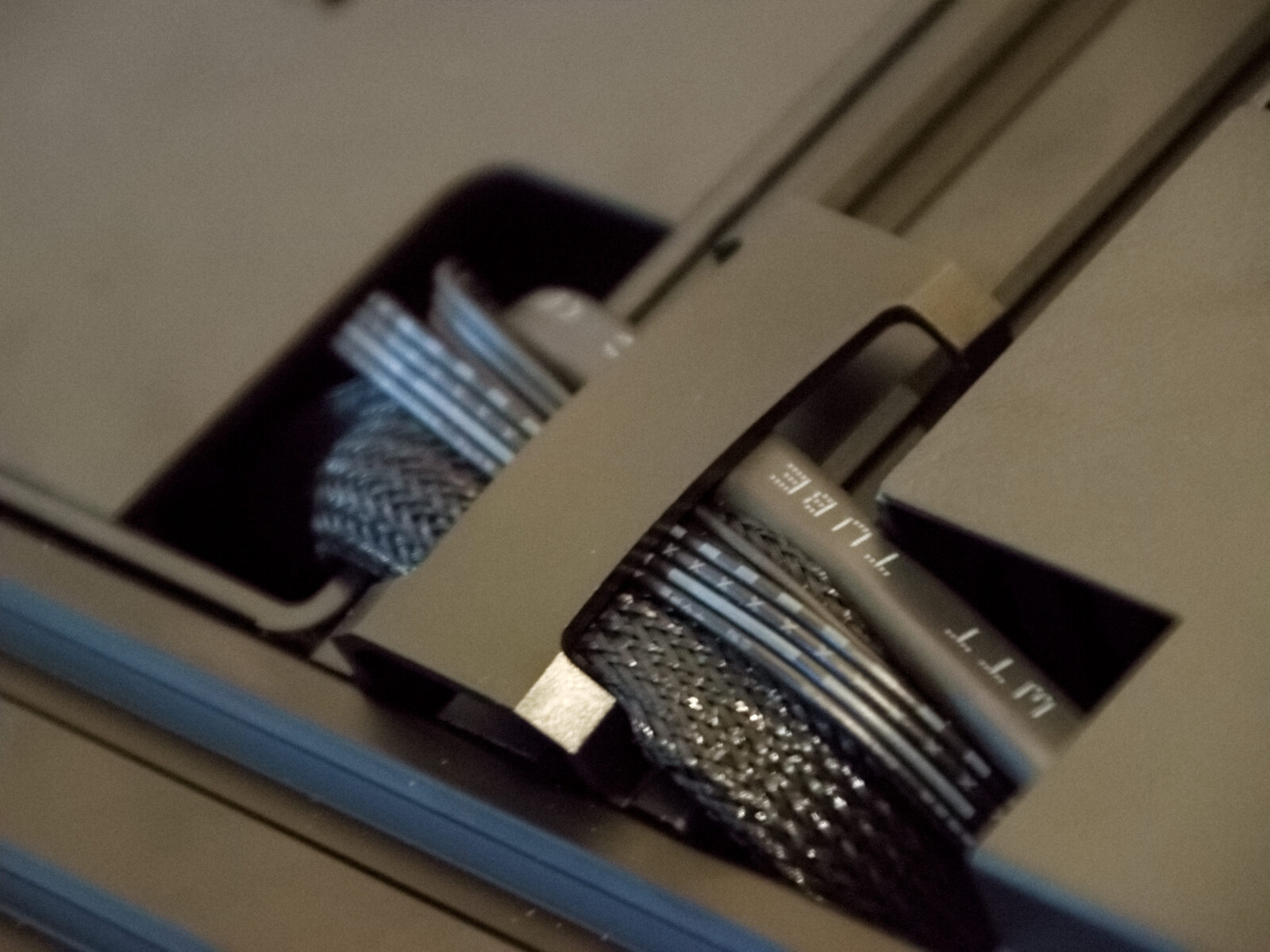

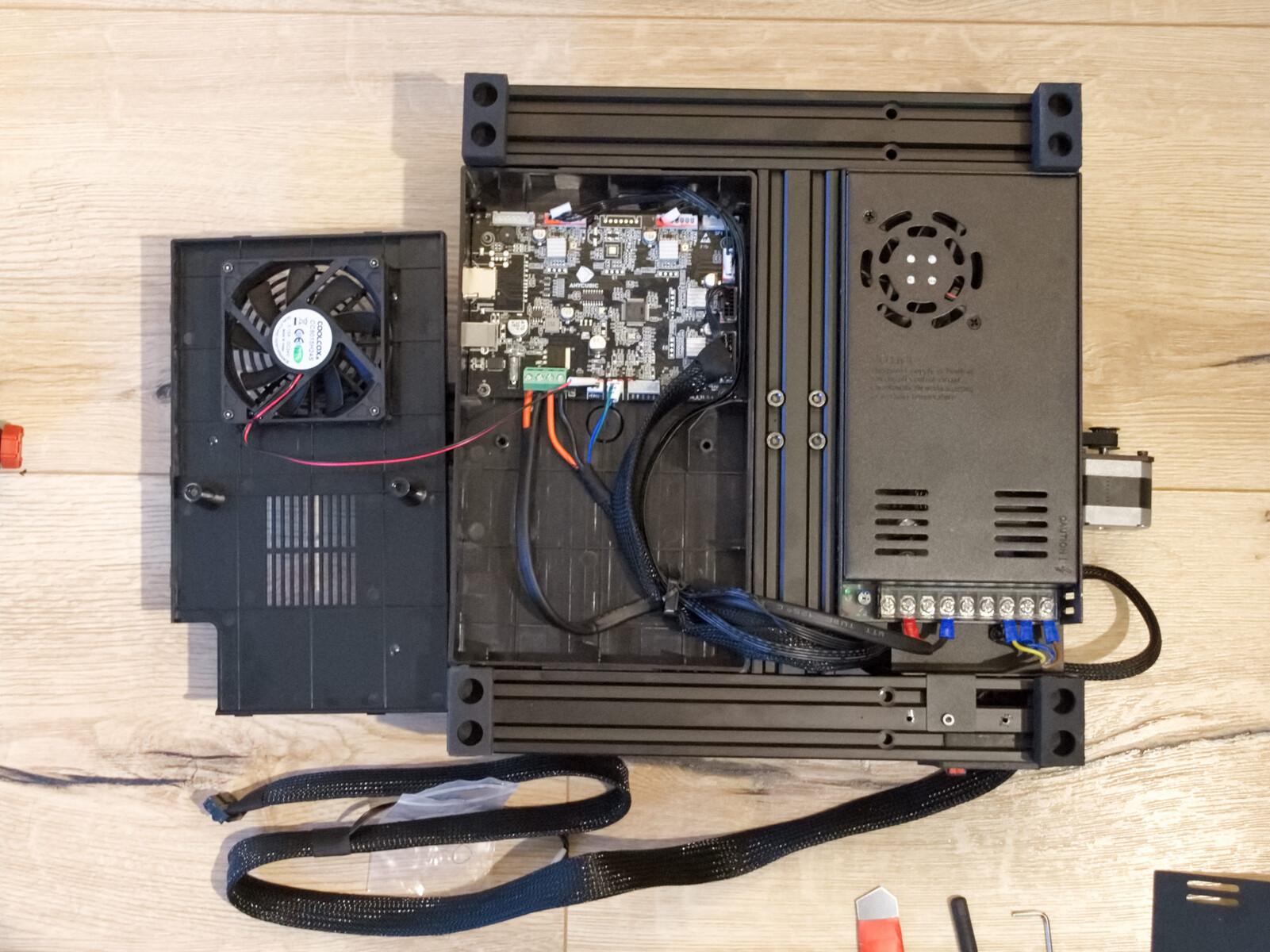

À première vue, les câbles semblent bien rangés sous les couvercles de l'unité de base. La carte de commande est logée dans un boîtier en plastique. Presque tous les câbles sont réunis dans un épais faisceau de câbles. Un clip de câble est inclus pour protéger ce faisceau de câbles, qui est branché sur les extrusions d'aluminium à rainure en V. C'est là que nous rencontrons le premier problème

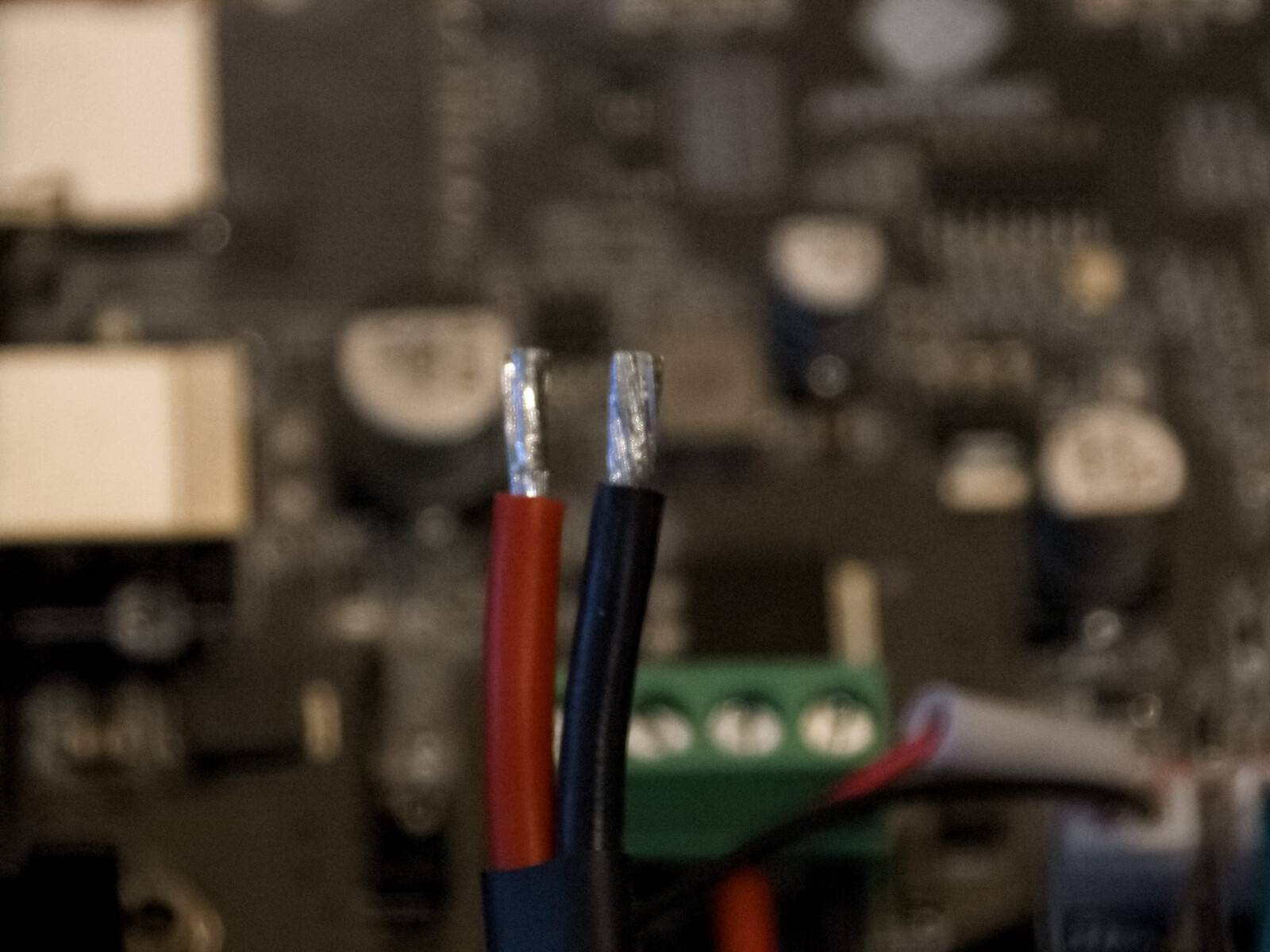

Le clip de câble est difficile à fixer et comprime énormément les câbles. Un regard sur les câbles fixés aux bornes à vis montre également quelque chose que nous n'aimons pas voir. Au lieu d'une virole de fil électrique, des brins étamés sont installés ici dans les bornes à vis. À la longue, la soudure tendre peut commencer à couler, ce qui signifie qu'il n'y a plus de bonne connexion électrique. C'est pourquoi les connexions des bornes à vis doivent être contrôlées à intervalles réguliers. pince de câble pliée
Conseil de contrôle

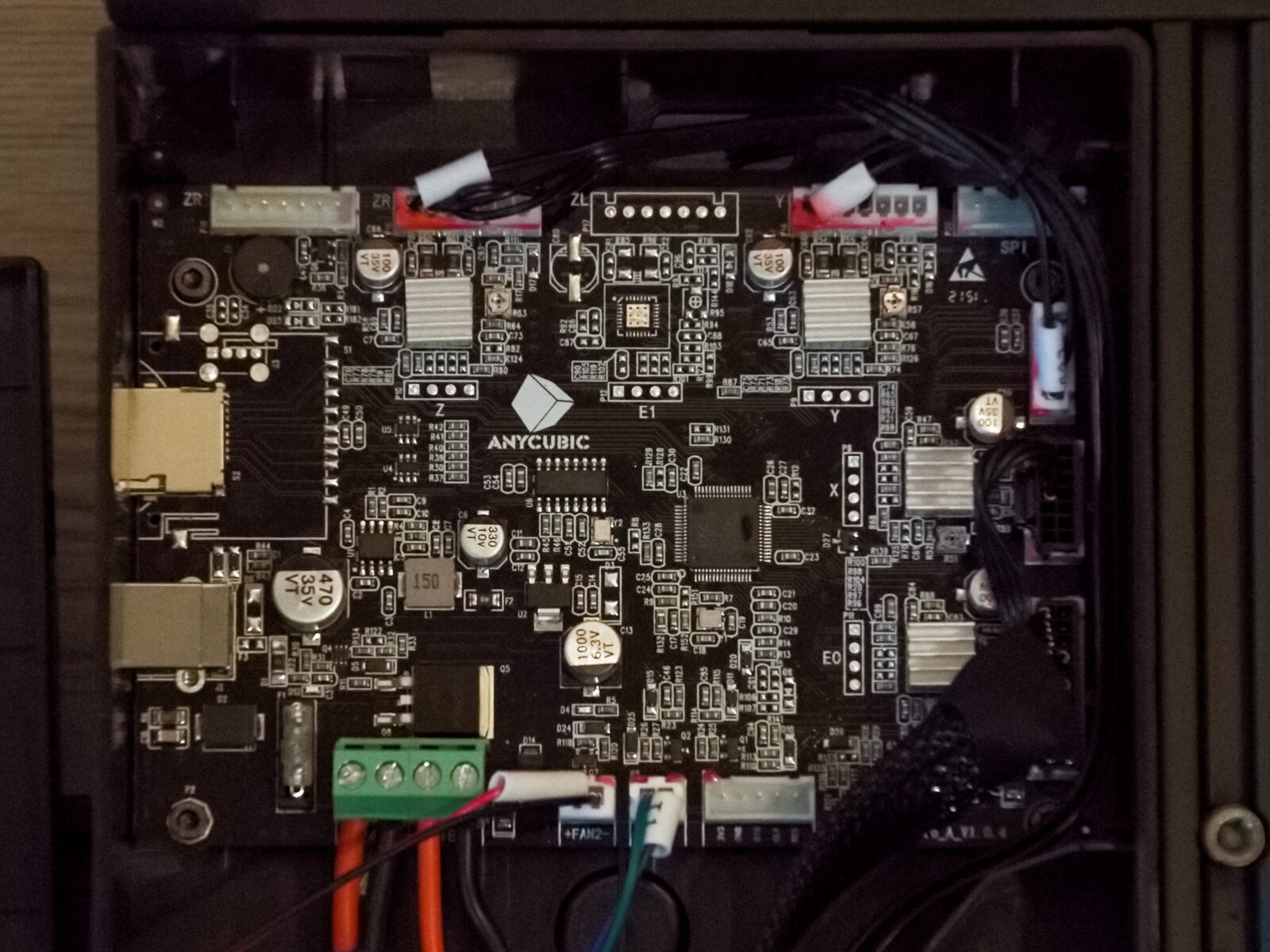

Le Kobra d'Anycubic utilise la même carte que le Kobra Max. La carte Trigorilla Pro A V1.0.4 est un développement d'Anycubic et n'offre malheureusement que peu d'options de mise à jour en raison de nombreux connecteurs propriétaires.
Un HDSC hc32f460 est utilisé sur la carte comme microcontrôleur. La puce 32 bits avec un noyau Cortex-M4 fonctionne à 200 MHz. Ainsi, l'Anycubic Cobra dispose d'une puissance de calcul suffisante.
Cadre

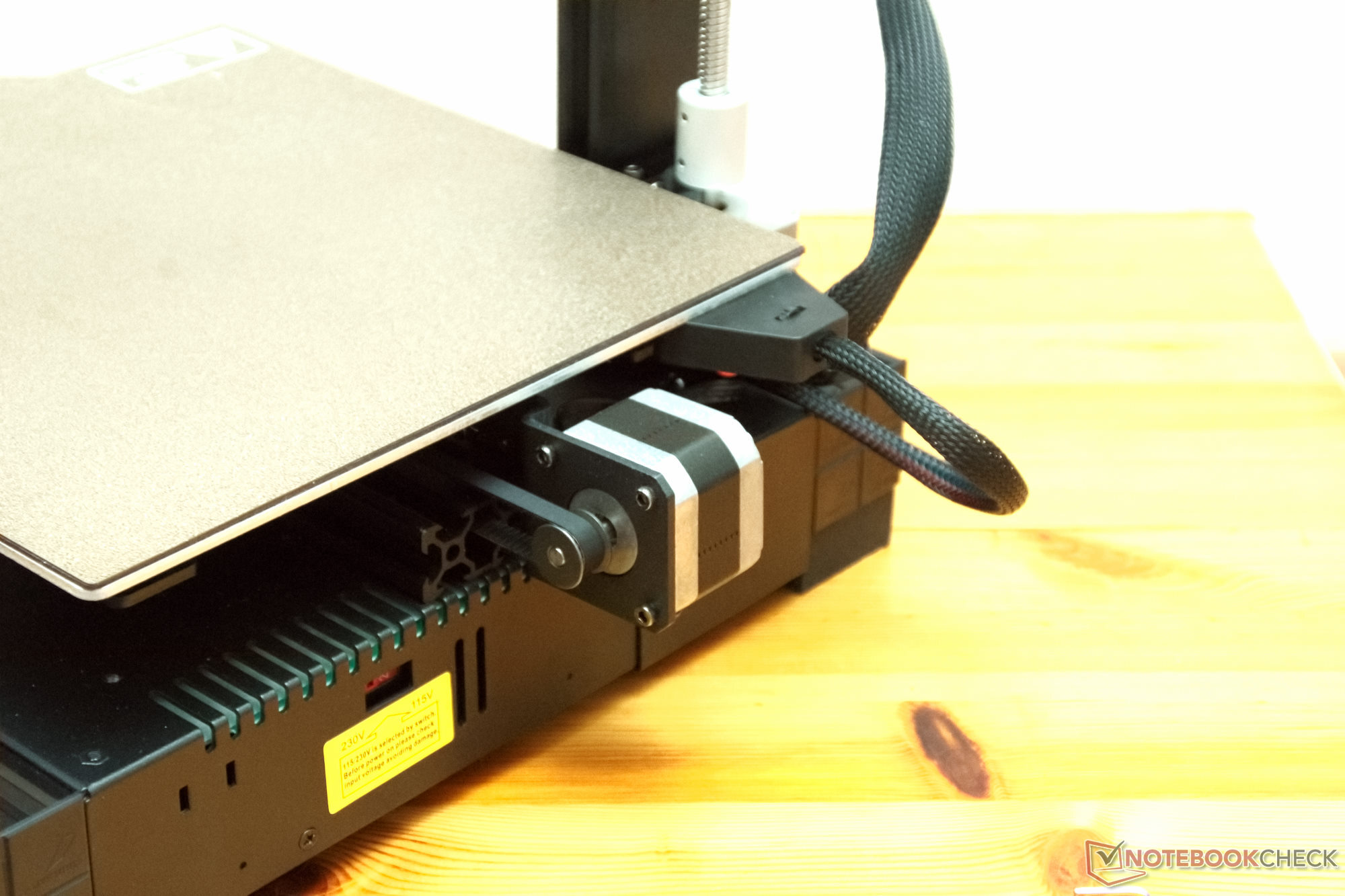

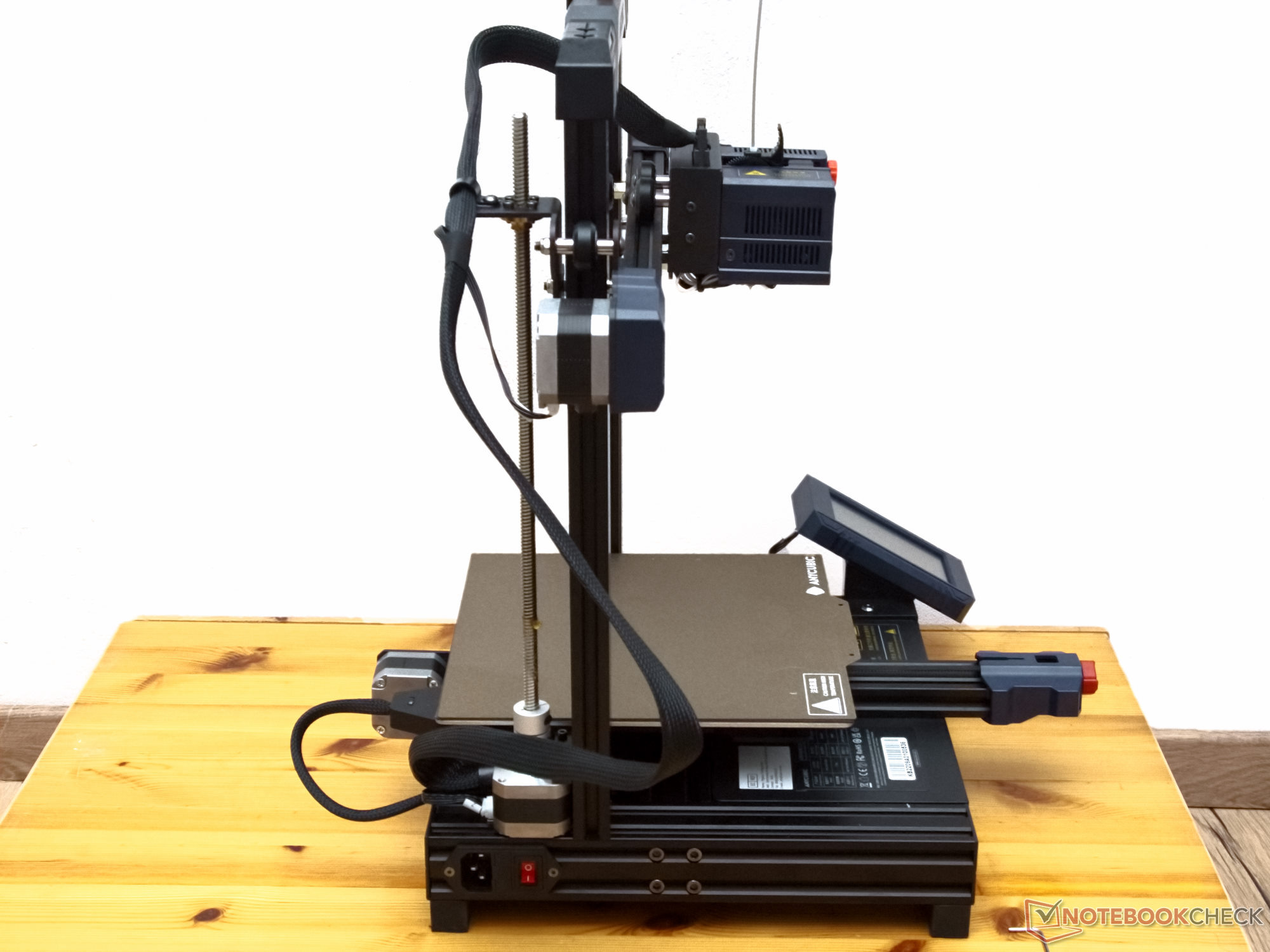

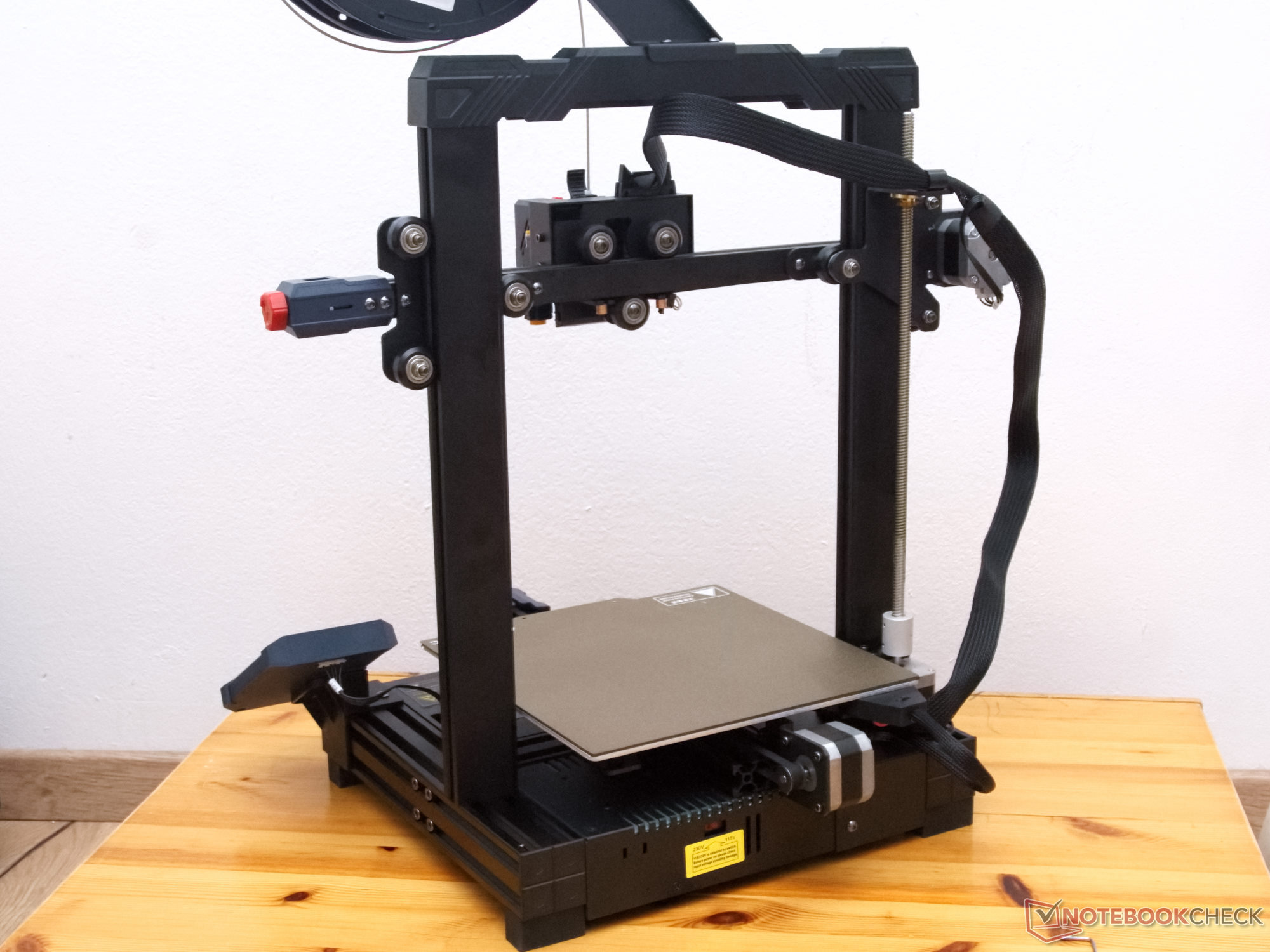

Le cadre de l'Anycubic Kobra est constitué d'extrusions d'aluminium à rainure en V. Ici, la construction de l'imprimante 3D est plutôt basique. Comme particularités, on peut noter que le lit d'impression a été installé sans option de réglage et que la traverse supérieure est en plastique.

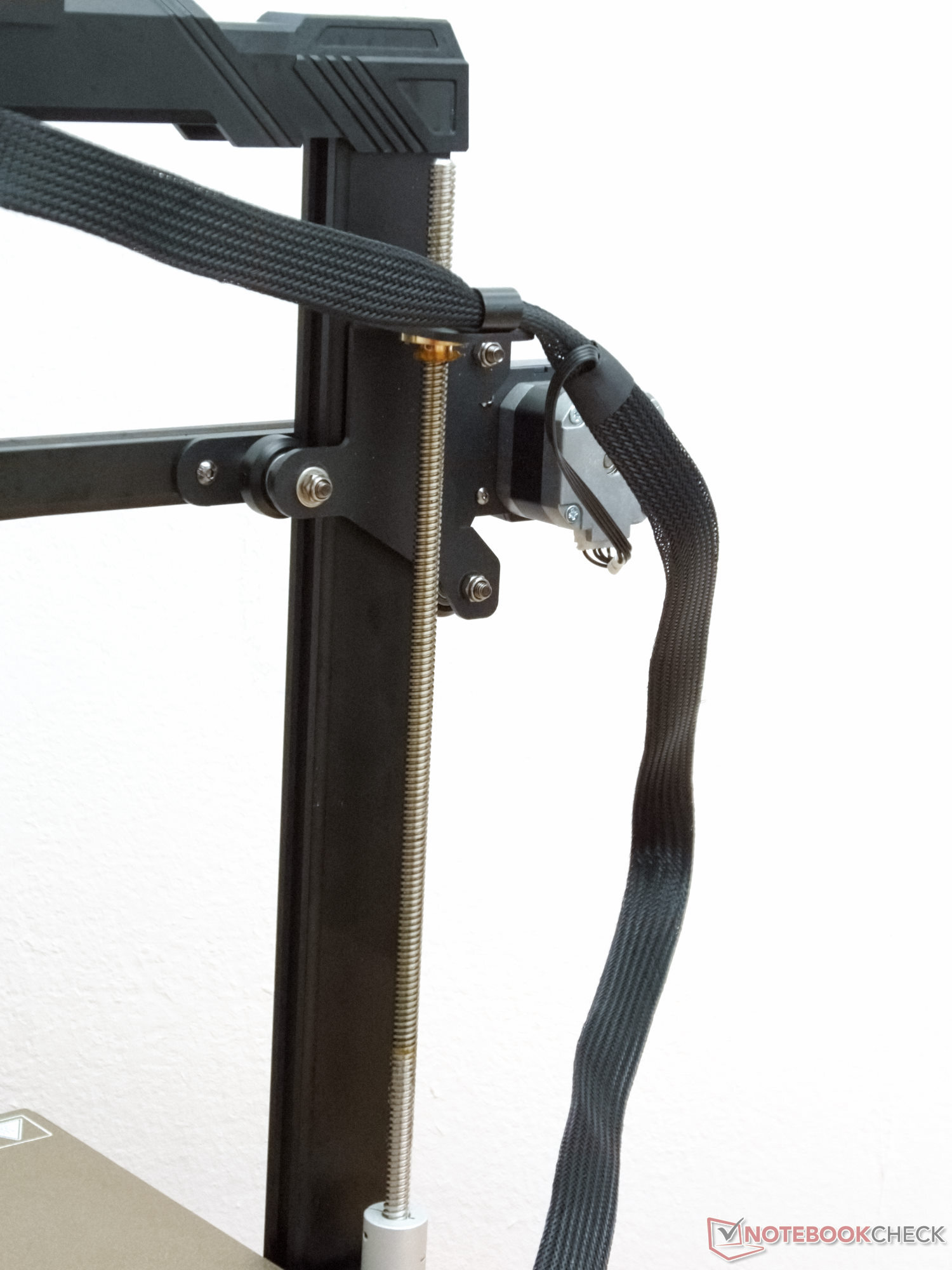

L'axe Z est entraîné d'un seul côté. Cependant, la conception de la traînée est stable. Il n'y a pratiquement aucun inconvénient. Certaines pièces en plastique protègent des pièces comme les poulies ou les moteurs.
Interface utilisateur
Le Kobra d'Anycubic peut être contrôlé via un écran tactile ou une interface USB. L'écran tactile est du même modèle que celui du Kobra Max. Ainsi, seules les fonctions de commande de base sont disponibles ici aussi. En dehors des standards pour la mise à niveau du lit, le préchauffage et le changement de filament, le menu soigné n'offre pas beaucoup d'options de contrôle. Pendant l'impression, seules la vitesse d'impression, les températures et la vitesse du ventilateur peuvent être contrôlées.
Performance - Vitesse impressionnante de 180 mm/s
L'Anycubic Kobra offre une performance solide, mais ne peut pas satisfaire à tous les aspects. Cependant, la plupart des problèmes de qualité d'impression peuvent être attribués au profil Cura quelque peu médiocre fourni par Anycubic. Néanmoins, pour une imprimante 3D de conception Prusa/Mendel, l'appareil d'Anycubic est comparativement rapide.

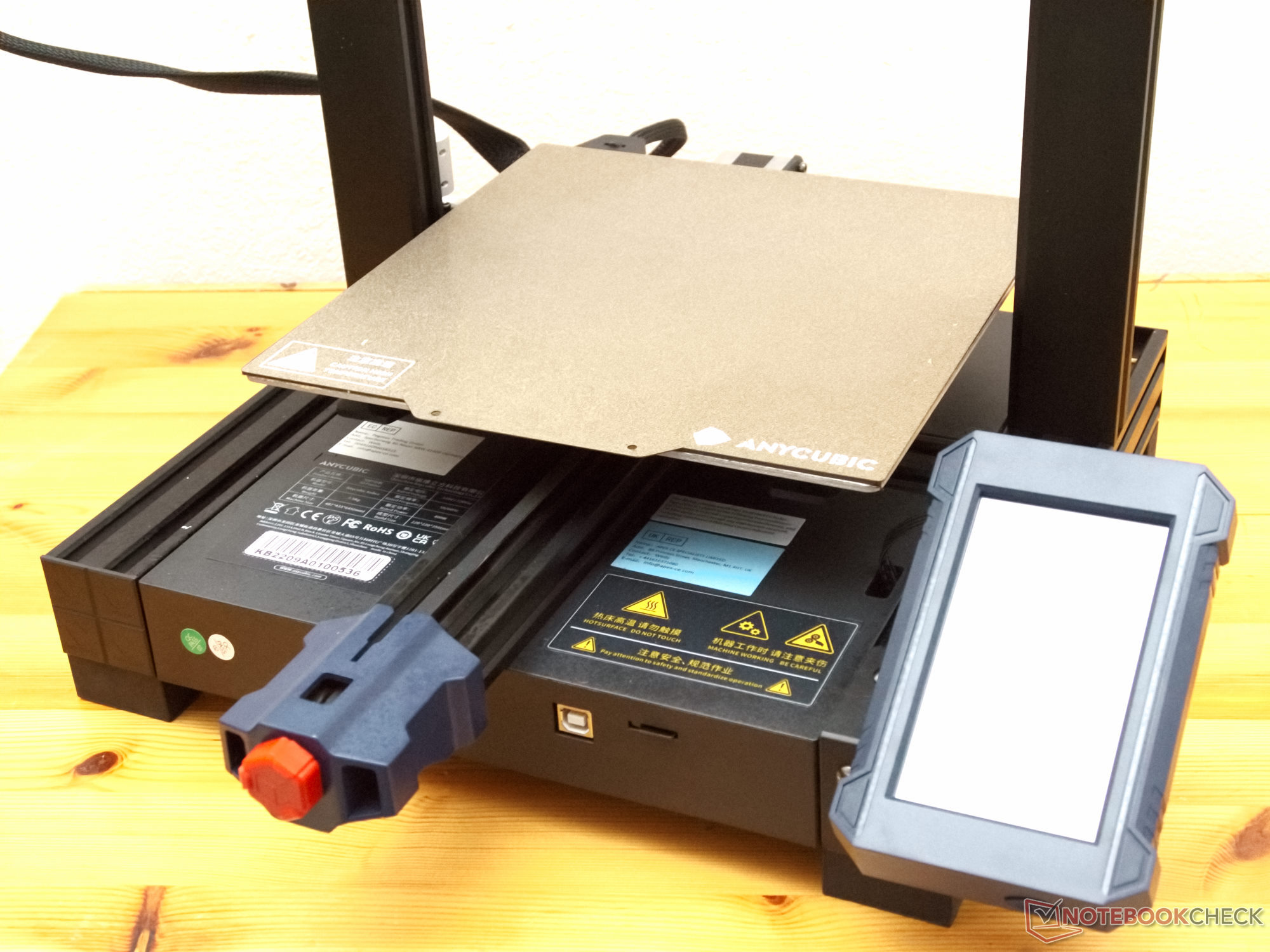

Lit d'impression

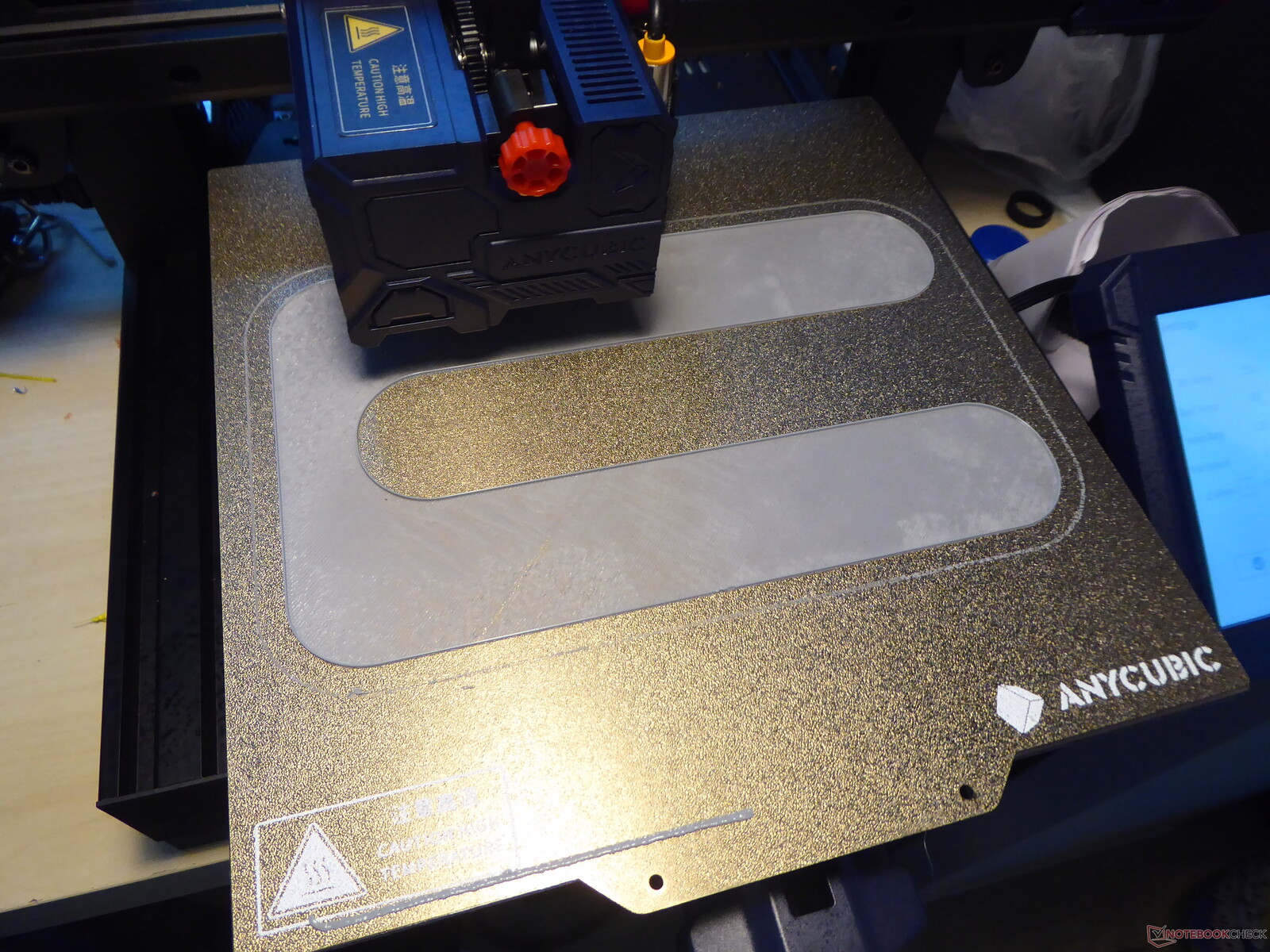

La base d'impression à fixation magnétique est constituée d'une feuille d'acier à ressort revêtue de PEI. Le PEI est un polymère auquel les autres plastiques adhèrent très bien lorsqu'il est chaud. Dès que l'objet à imprimer et le support d'impression ont refroidi, l'objet n'adhère plus au support. Le lit d'impression de l'Anycubic Kobra est monté de manière rigide sur le chariot. Le réglage manuel du lit d'impression n'est donc pas possible. Au lieu de cela, l'imprimante 3D utilise exclusivement la mise à niveau du lit d'impression par un capteur inductif. Cela présente l'avantage, surtout pour les utilisateurs inexpérimentés, que tout est réglé en quelques étapes seulement.

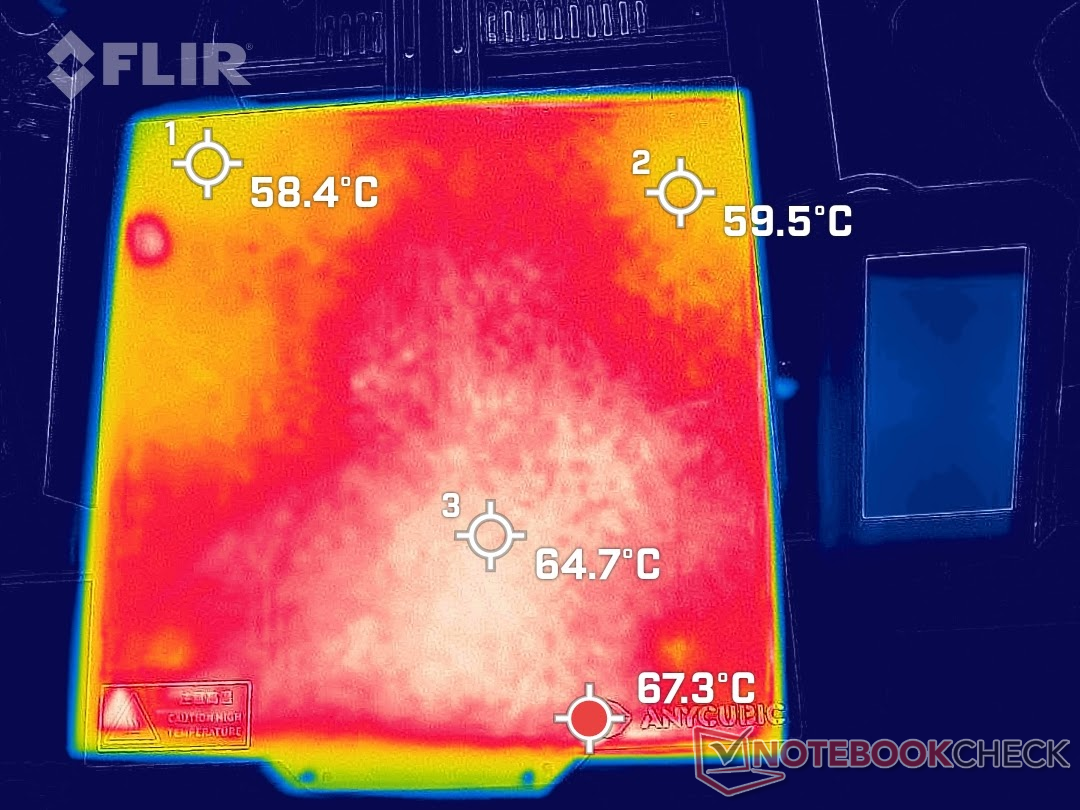

Après une bonne période de chauffe de deux minutes, le lit d'impression est chauffé de manière assez uniforme. À la température réglée de 60 °C, la température maximale de la surface est de 67 °C, la minimale de 58,4 °C. Cependant, il n'y a pas de grandes zones en dessous de la température cible.
Une fois l'impression terminée, les objets fabriqués peuvent être facilement retirés de la plaque d'impression en acier à ressort. Une petite courbure dans la feuille d'acier à ressort libère normalement l'objet imprimé.

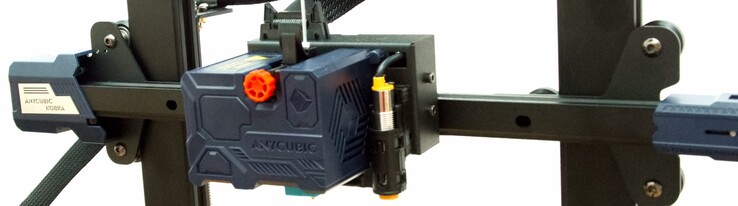

Réchauffeur et extrudeuse

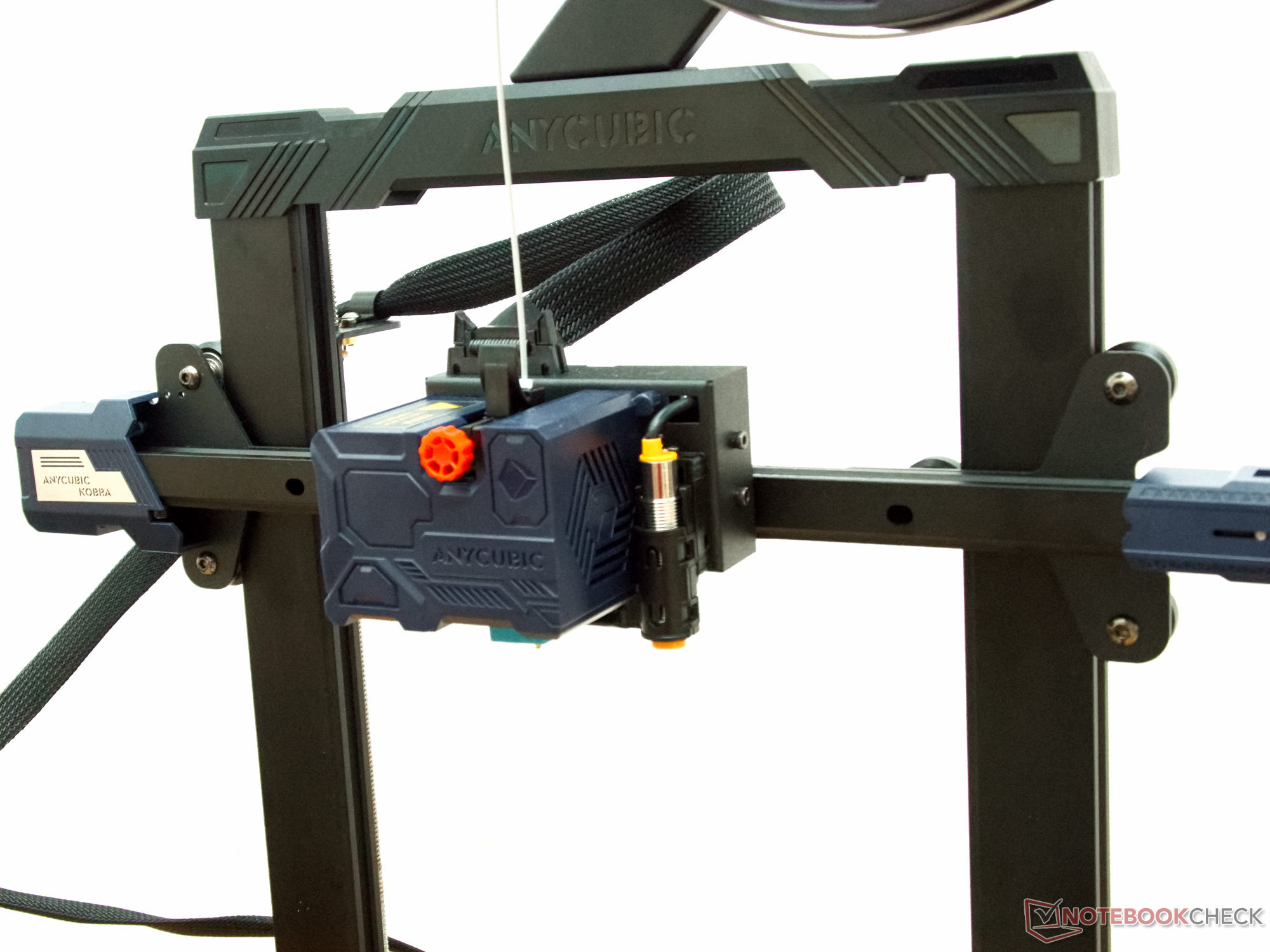

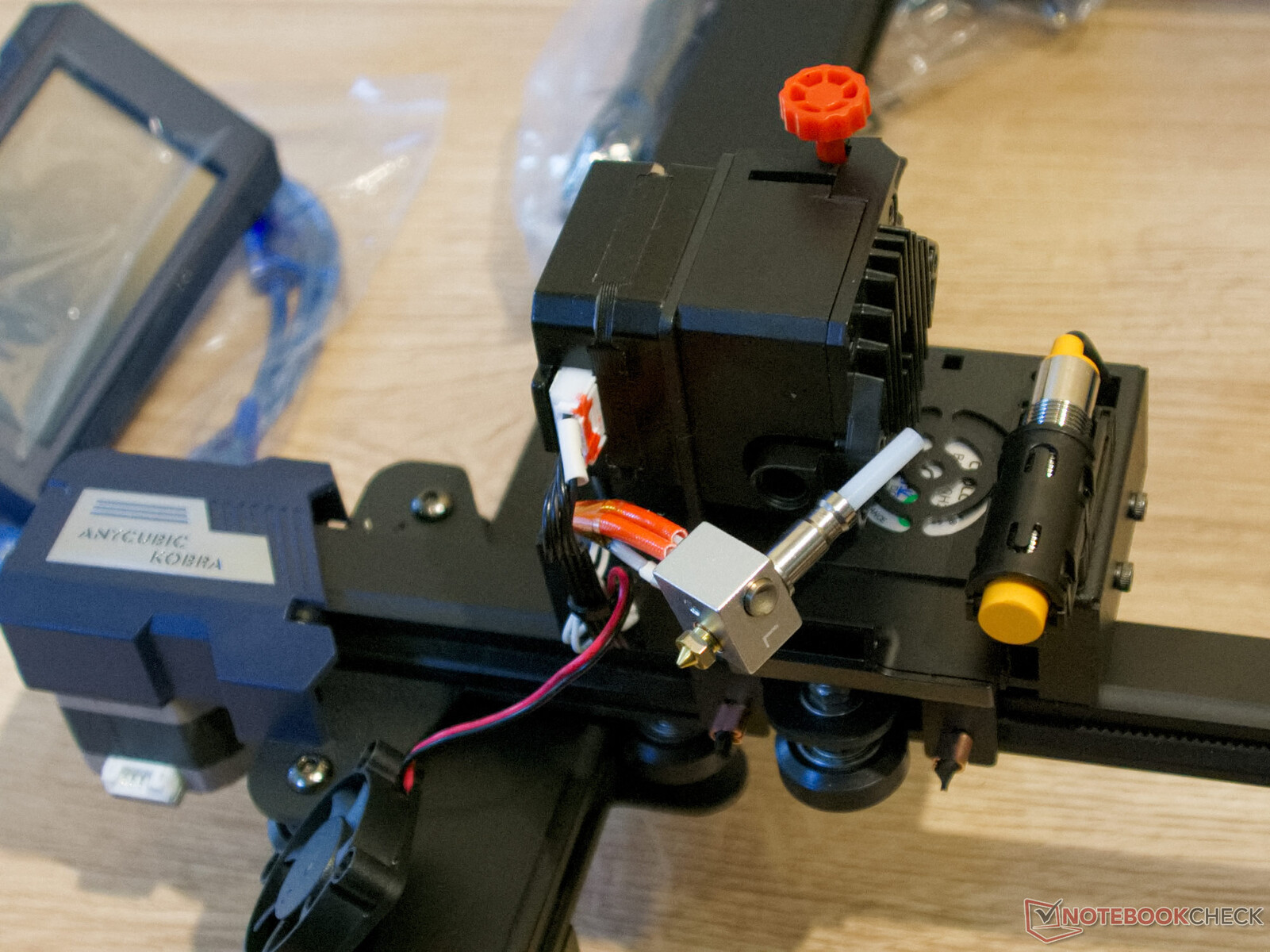

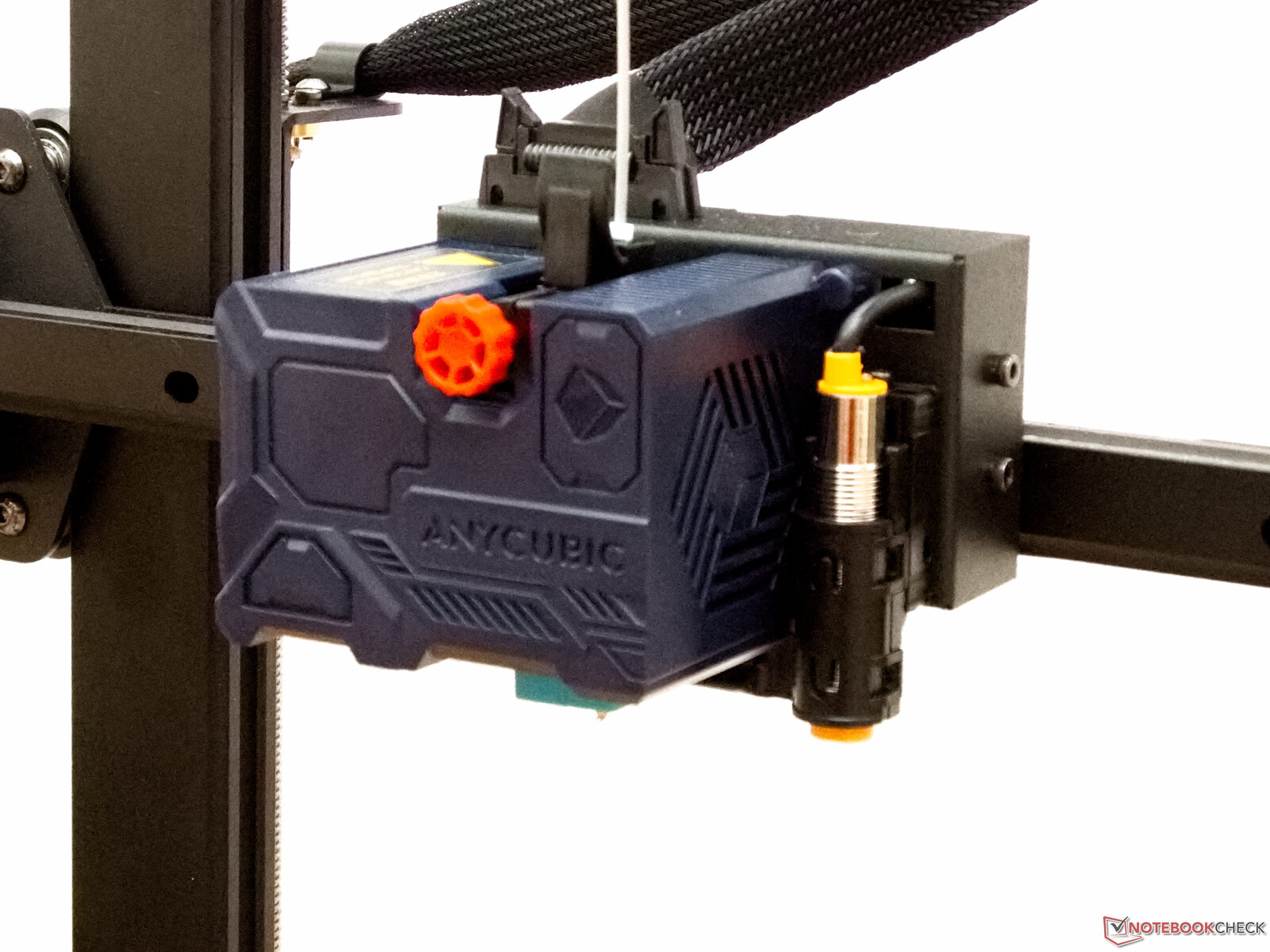

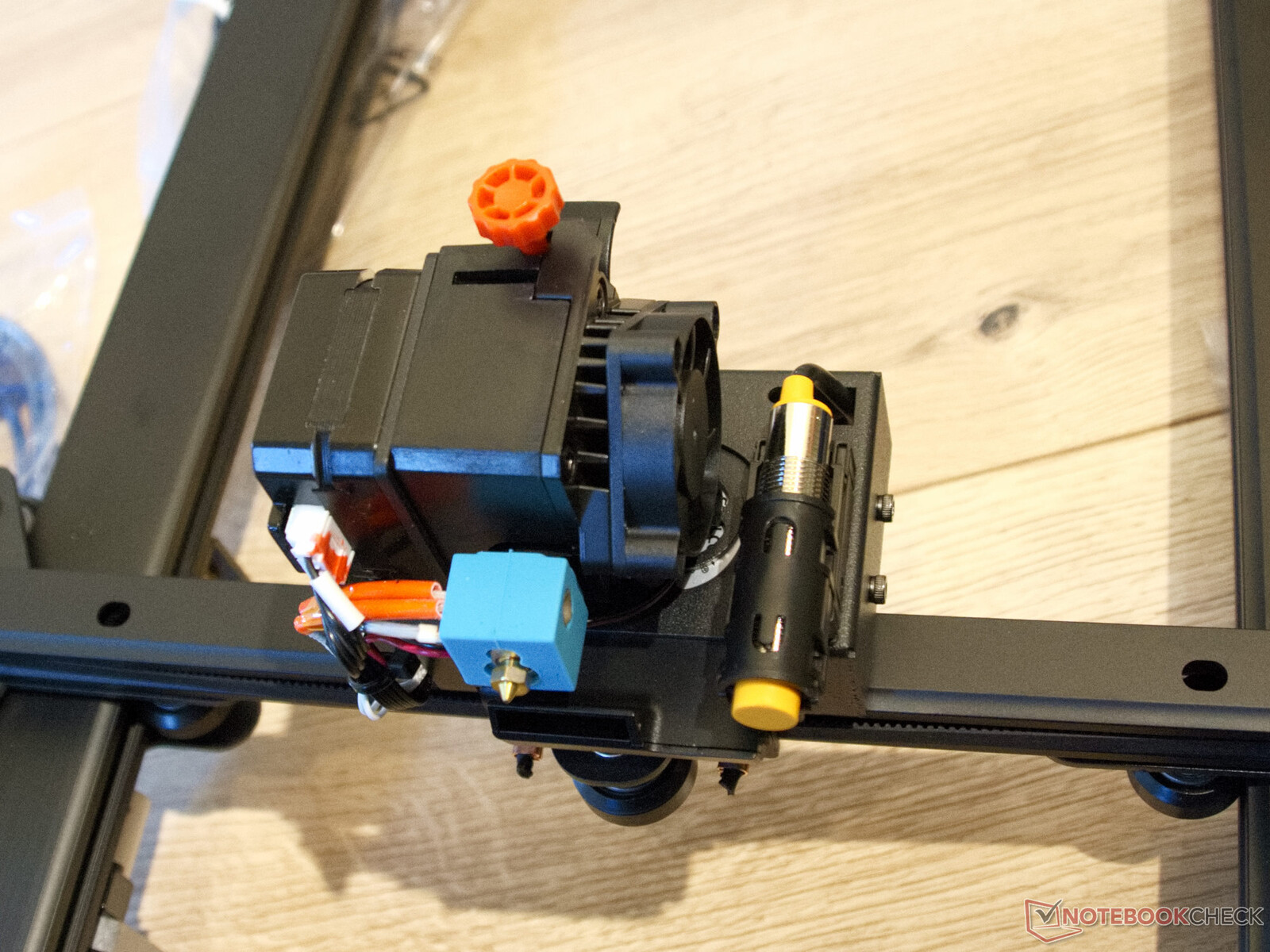

Le bloc chauffant et l'extrudeuse sont une combinaison à entraînement direct dans le style Titan. La pression de contact du filament sur la roue de transport peut être réglée à l'aide de la molette rouge qui attire l'attention. En dessous se trouve un bloc chauffant assez standard. Il est équipé d'un inliner en PTFE jusqu'à la zone de chauffage et ne convient donc pas aux températures supérieures à 250 °C. À peu près à cette température, le PTFE, également appelé téflon, commence à émettre des vapeurs toxiques. Pour le refroidissement de l'objet, un petit ventilateur radial est installé à l'arrière, qui souffle de l'air de l'arrière vers l'objet à imprimer via une buse. La tête d'impression est également équipée d'un capteur de proximité inductif. Il détermine la distance par rapport au lit d'impression. Il fonctionne suffisamment bien pour la mise à niveau automatique du lit.

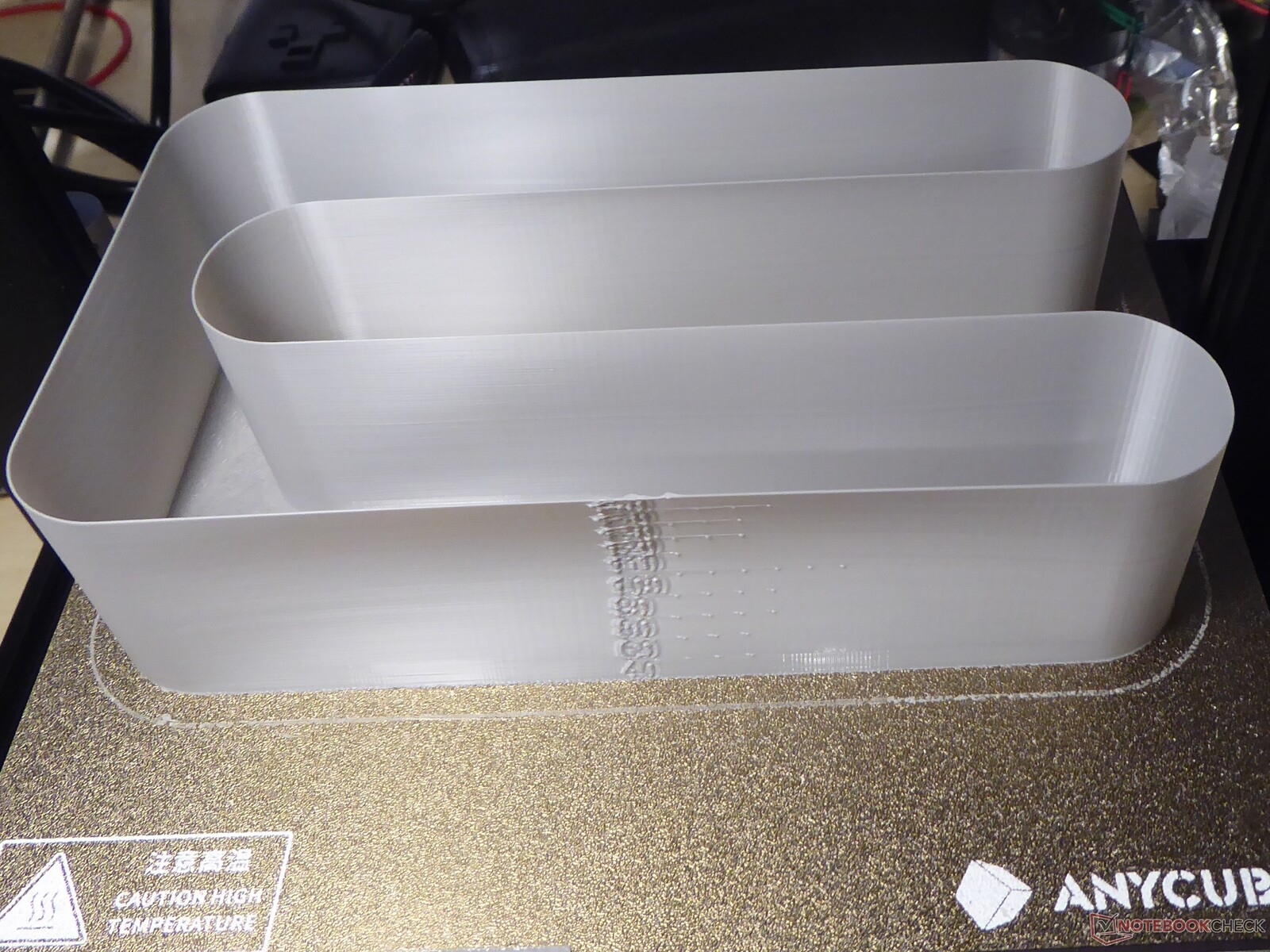

Le débit maximal du bloc chauffant est relativement faible compte tenu du matériel utilisé, mais suffisant pour les vitesses d'impression spécifiées. En raison de l'inliner en PTFE et du bloc chauffant court, la zone de fusion est assez petite. Au-dessus des 12 mm³ par seconde requis, le débit diminue, au-dessus de 16 mm³/s, le flux de remplissage s'effondre. À un débit de 16 mm³/s, la vitesse d'impression possible (avec une hauteur de couche de 0,2 mm et une largeur d'extrusion de 0,44 mm) est de 182 mm/s. Par conséquent, Anycubic a correctement indiqué que la vitesse d'impression maximale était de 180 mm/s. On peut faire confiance à l'imprimante 3D avec cette vitesse d'impression. Lors de notre test pratique jusqu'à 150 mm/s, nous n'avons constaté que des problèmes mineurs. Il n'est pas possible de détecter des chutes.
Qualité d'impression

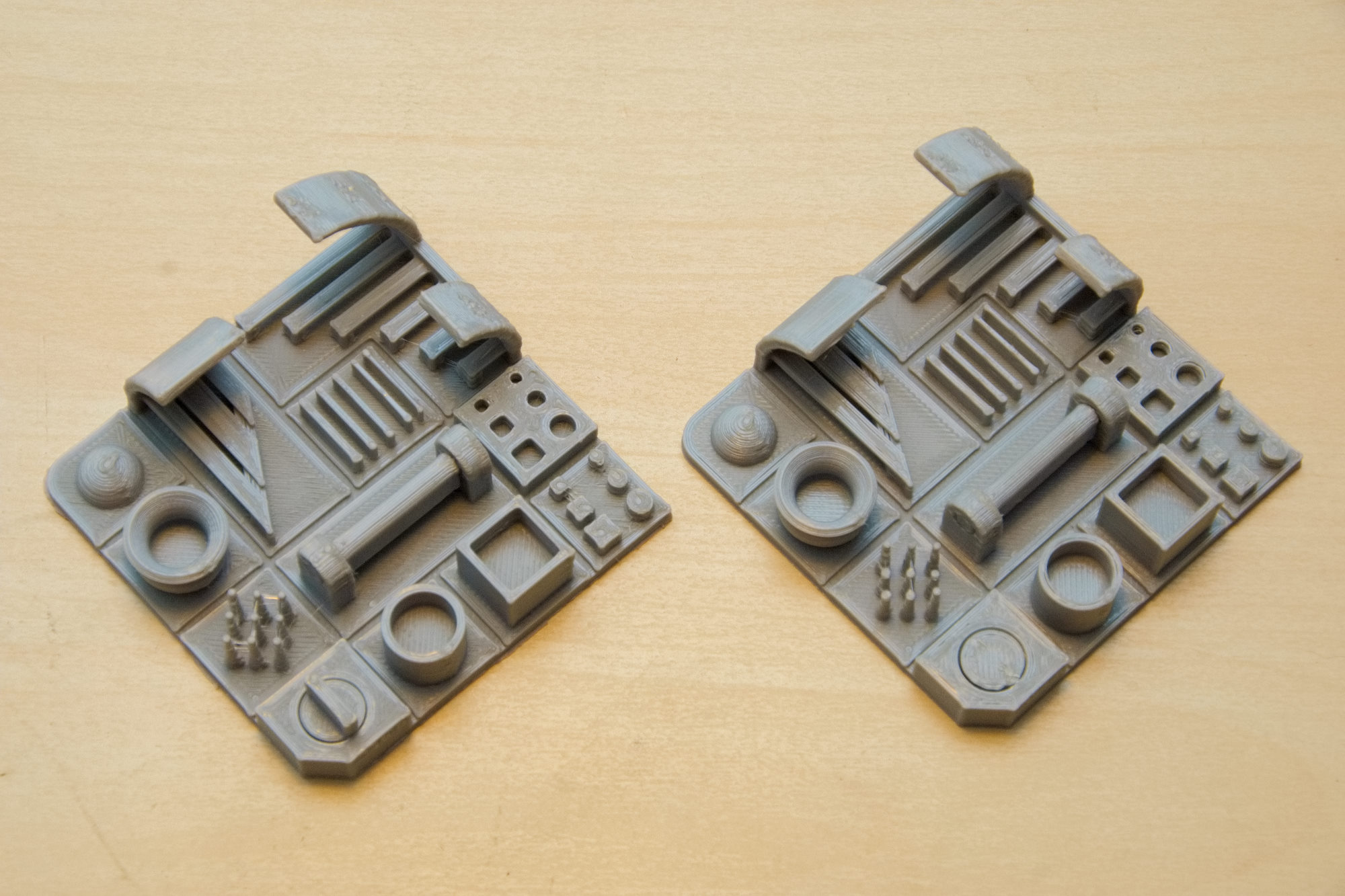

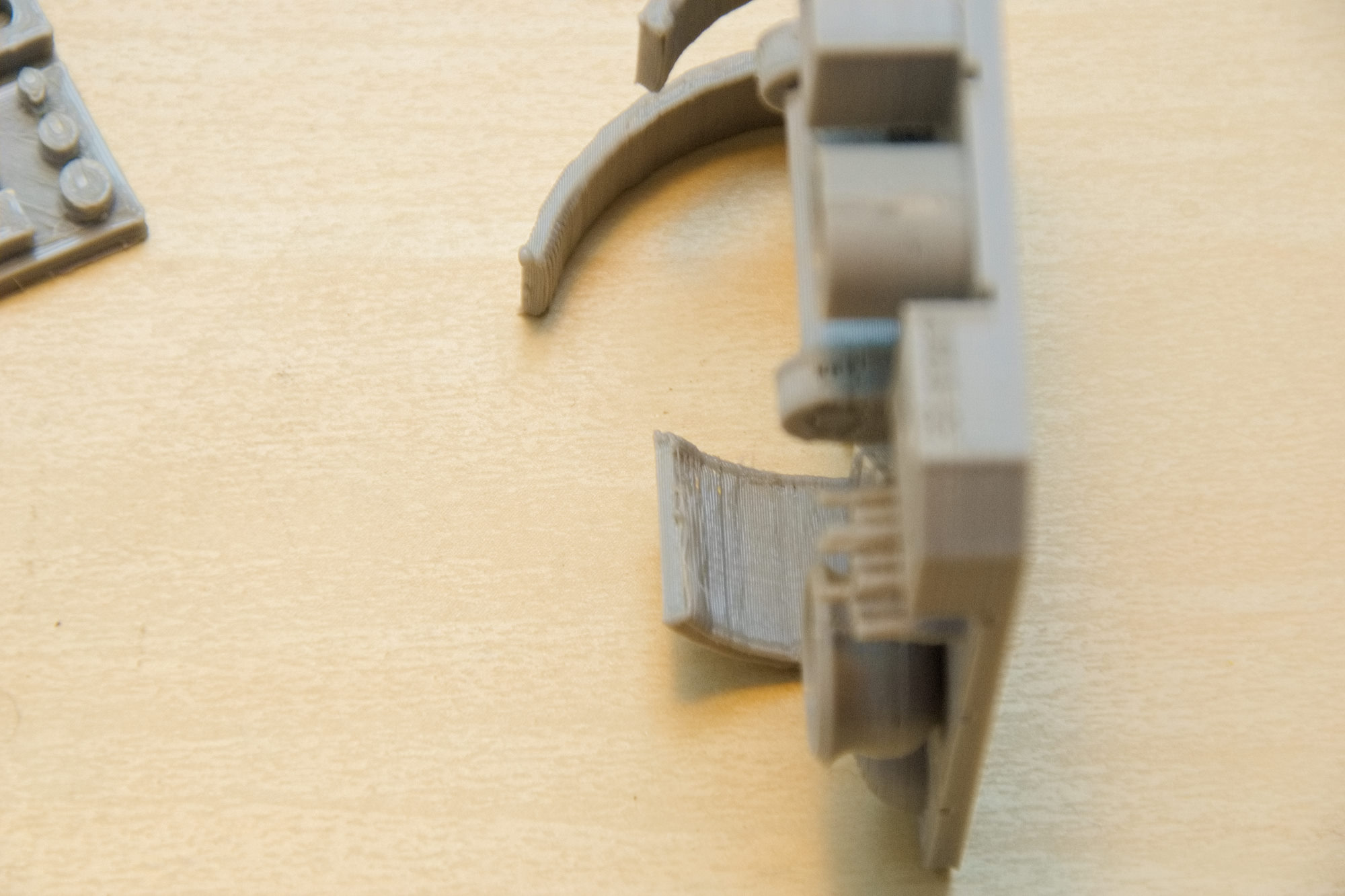

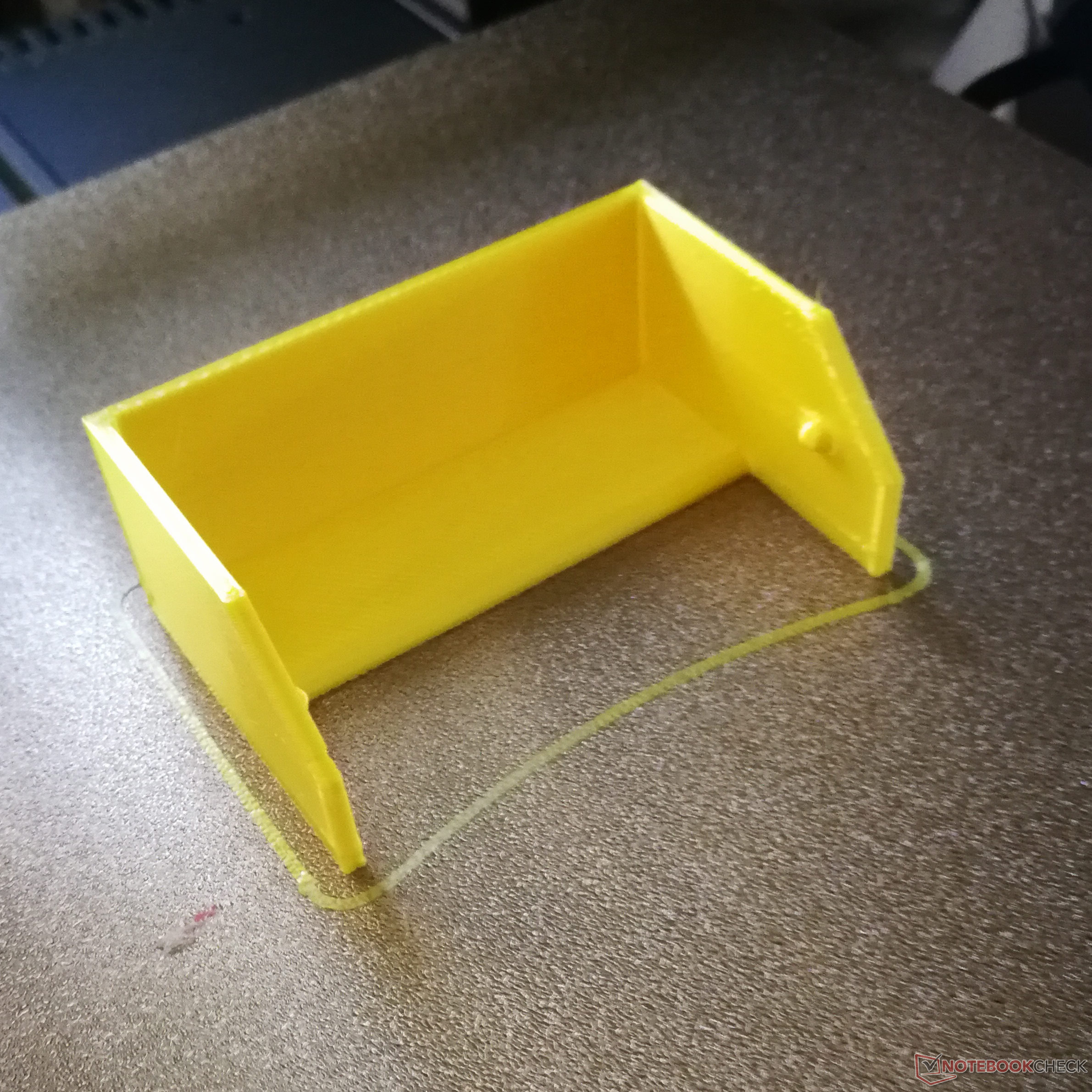

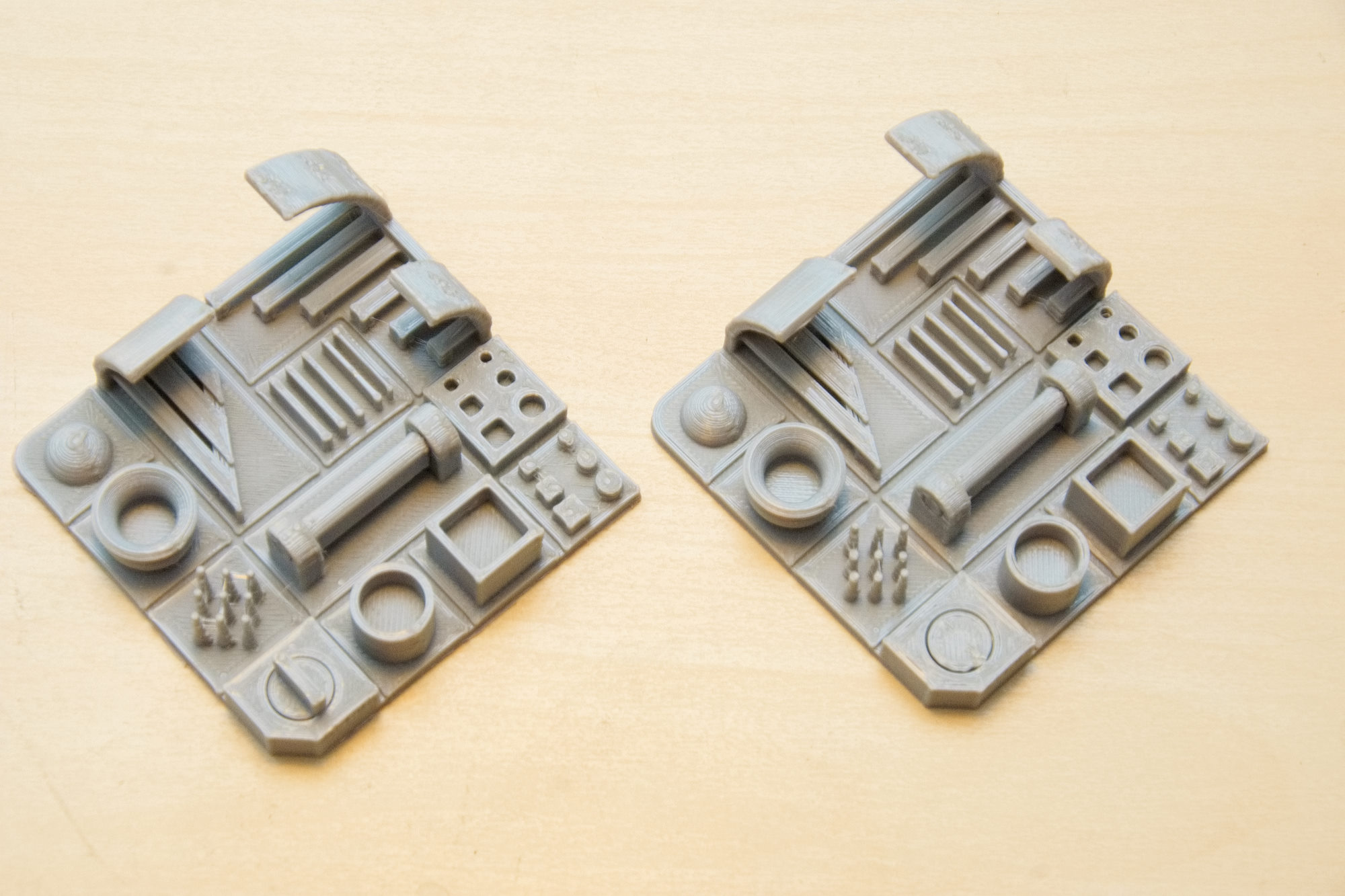

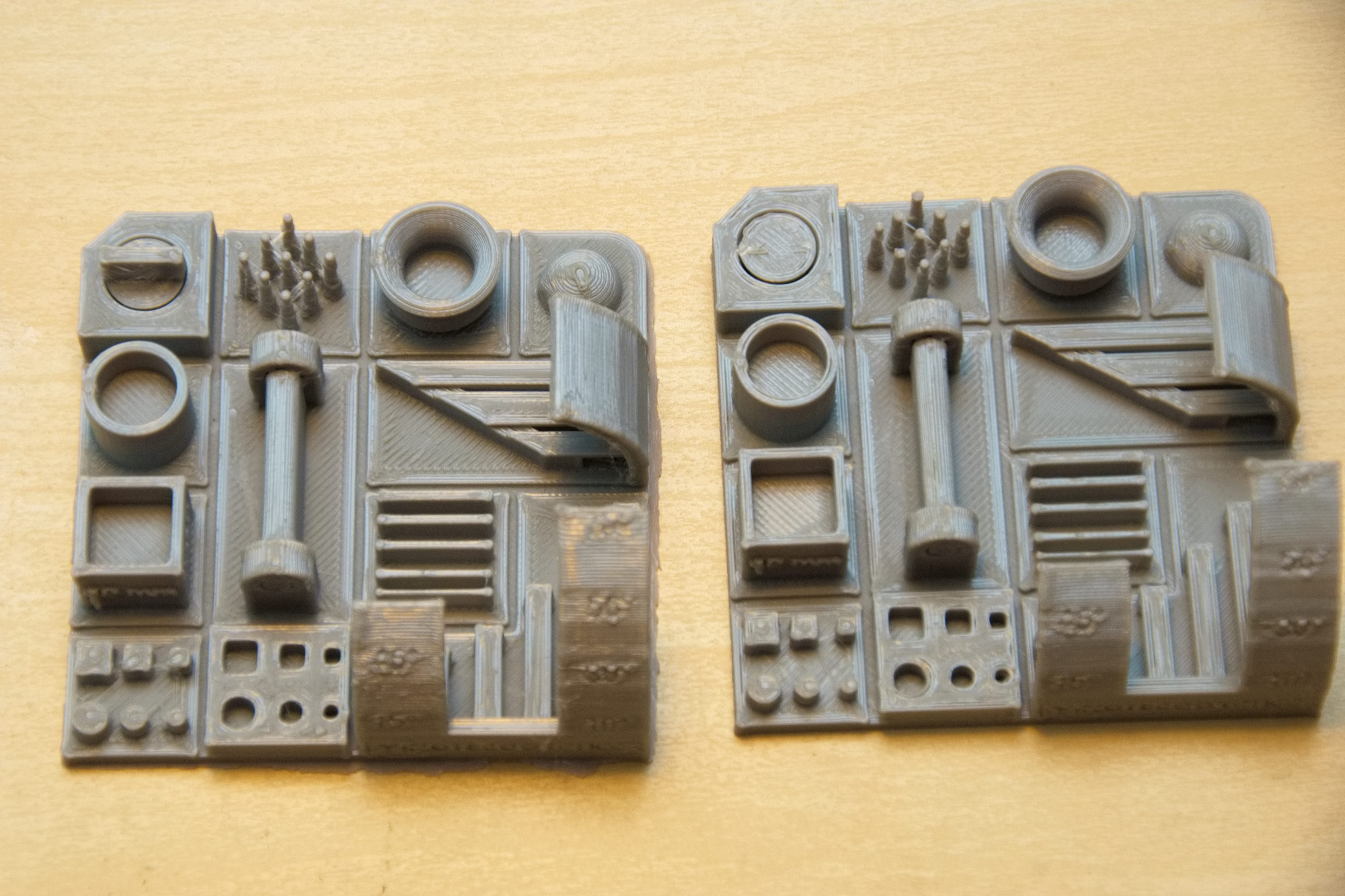

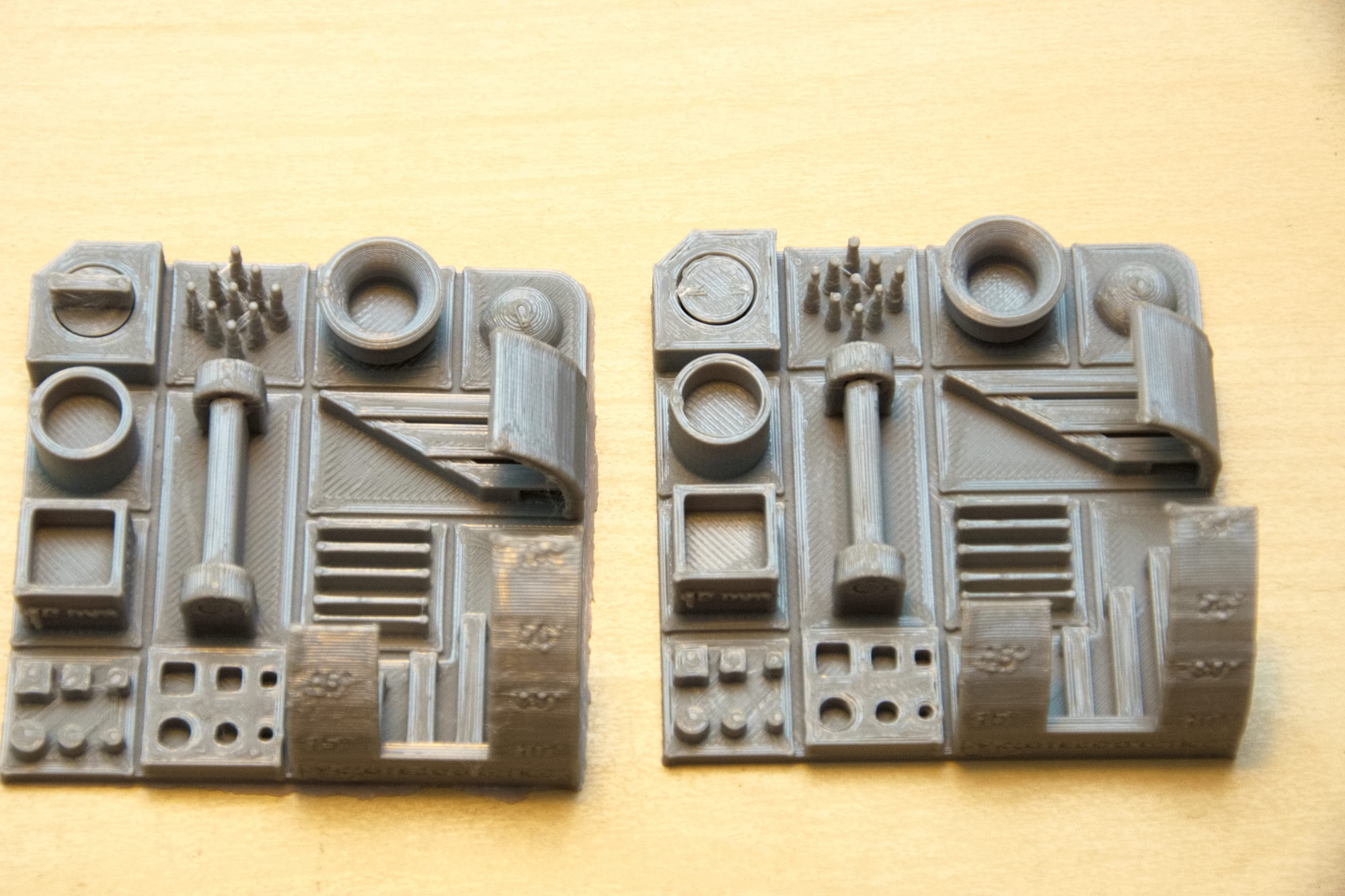

L'Anycubic Kobra offre une bonne qualité d'impression. Cependant, le profil Cura inclus pour l'imprimante 3D pourrait être amélioré à certains endroits. Par exemple, les paramètres de rétraction semblent avoir besoin d'être améliorés. Le résultat est un cordage lourd, des blobs et des pièces imprimées sur place coincées. Ni la porte ni le bouton ne peuvent être déplacés. Les porte-à-faux sont bien générés jusqu'à 50°. Au-delà, le refroidissement de l'objet de l'imprimante 3D ne parvient pas à refroidir le plastique extrudé à temps.

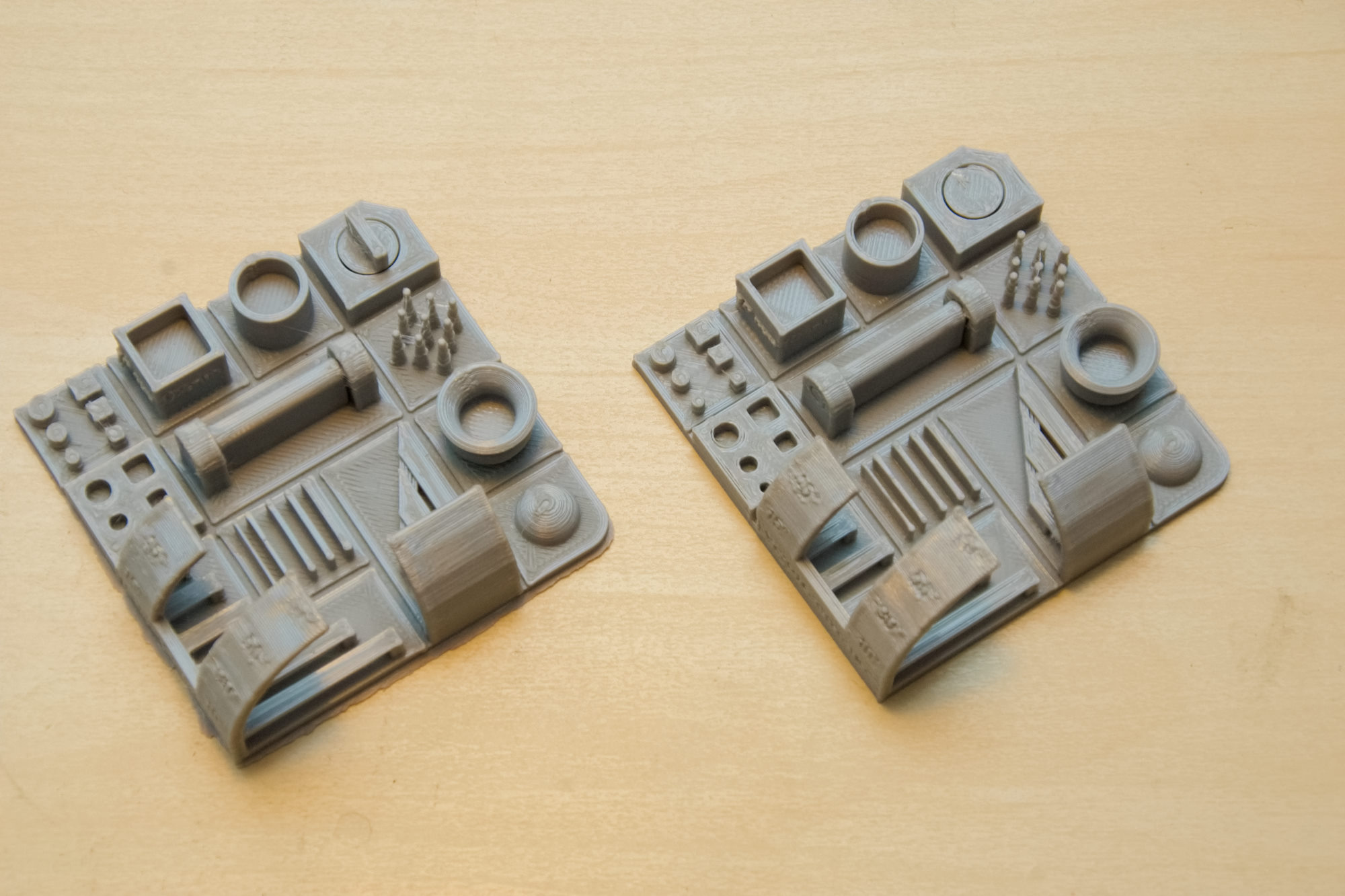

La précision dimensionnelle de la Cobra est assez bonne. Des écarts de plus de 0,4 mm ne peuvent être détectés. Il est particulièrement positif que la précision d'extrusion de l'imprimante 3D soit assez élevée. Les couches de surface ne présentent pas d'écarts, les parois fines sont créées sans tolérance.

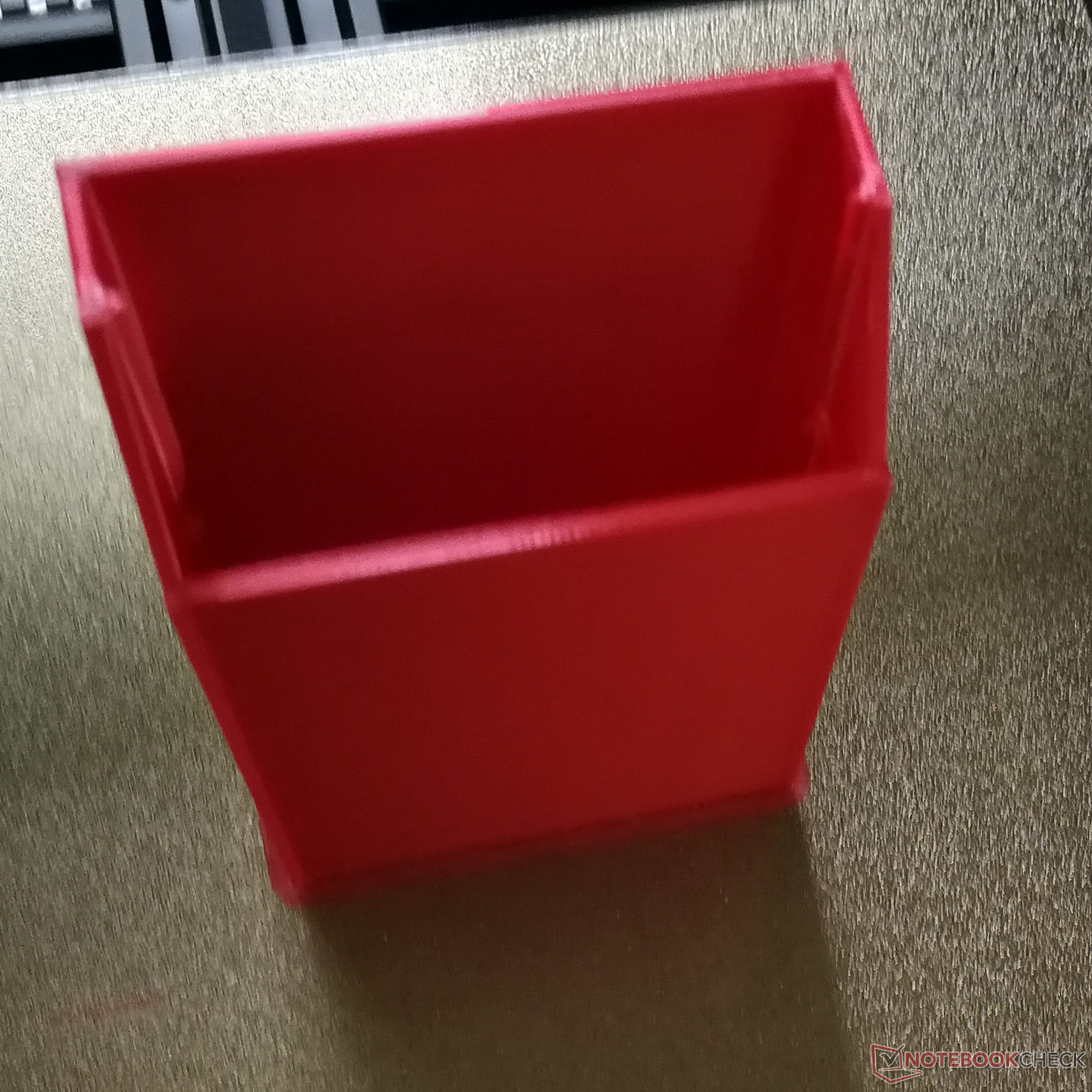

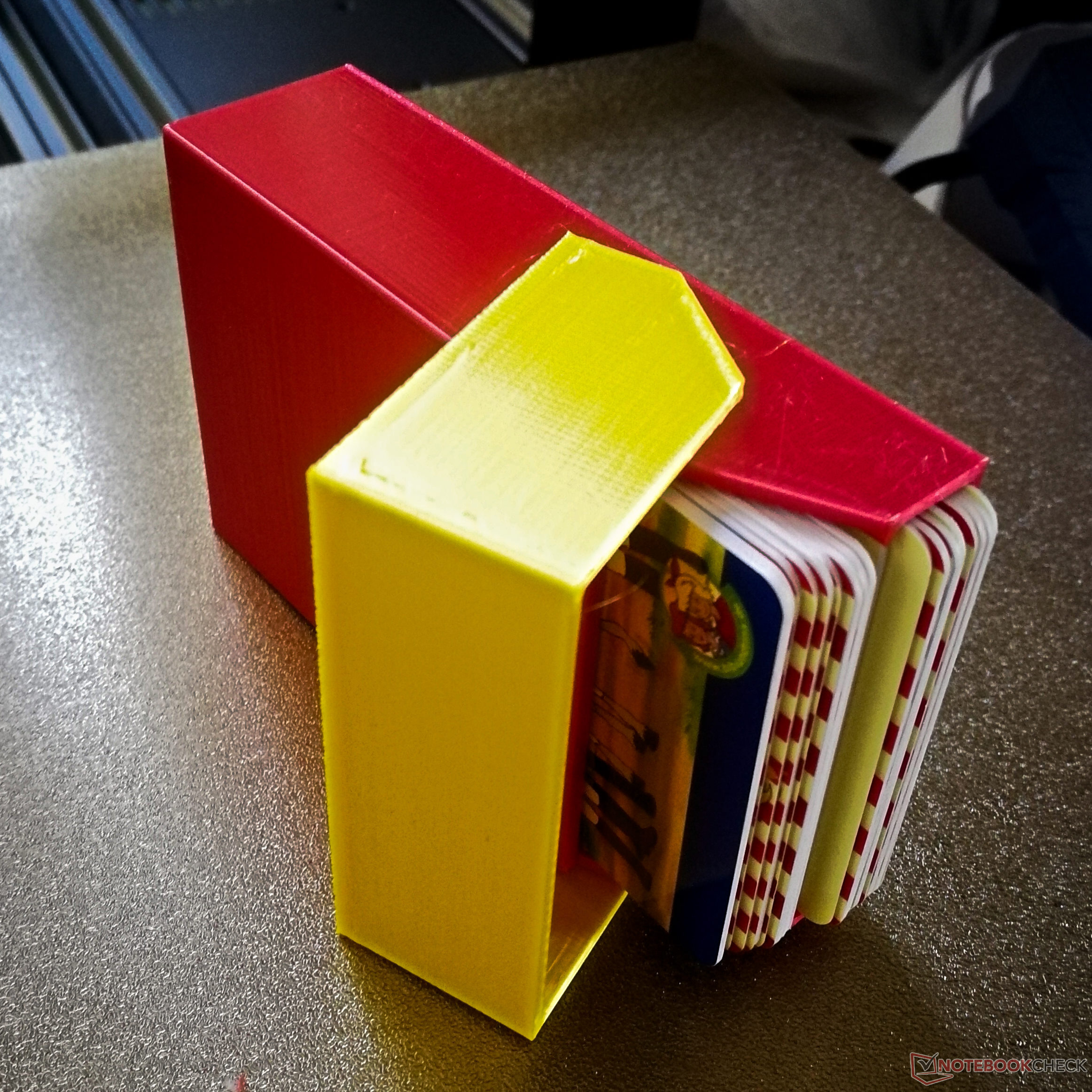

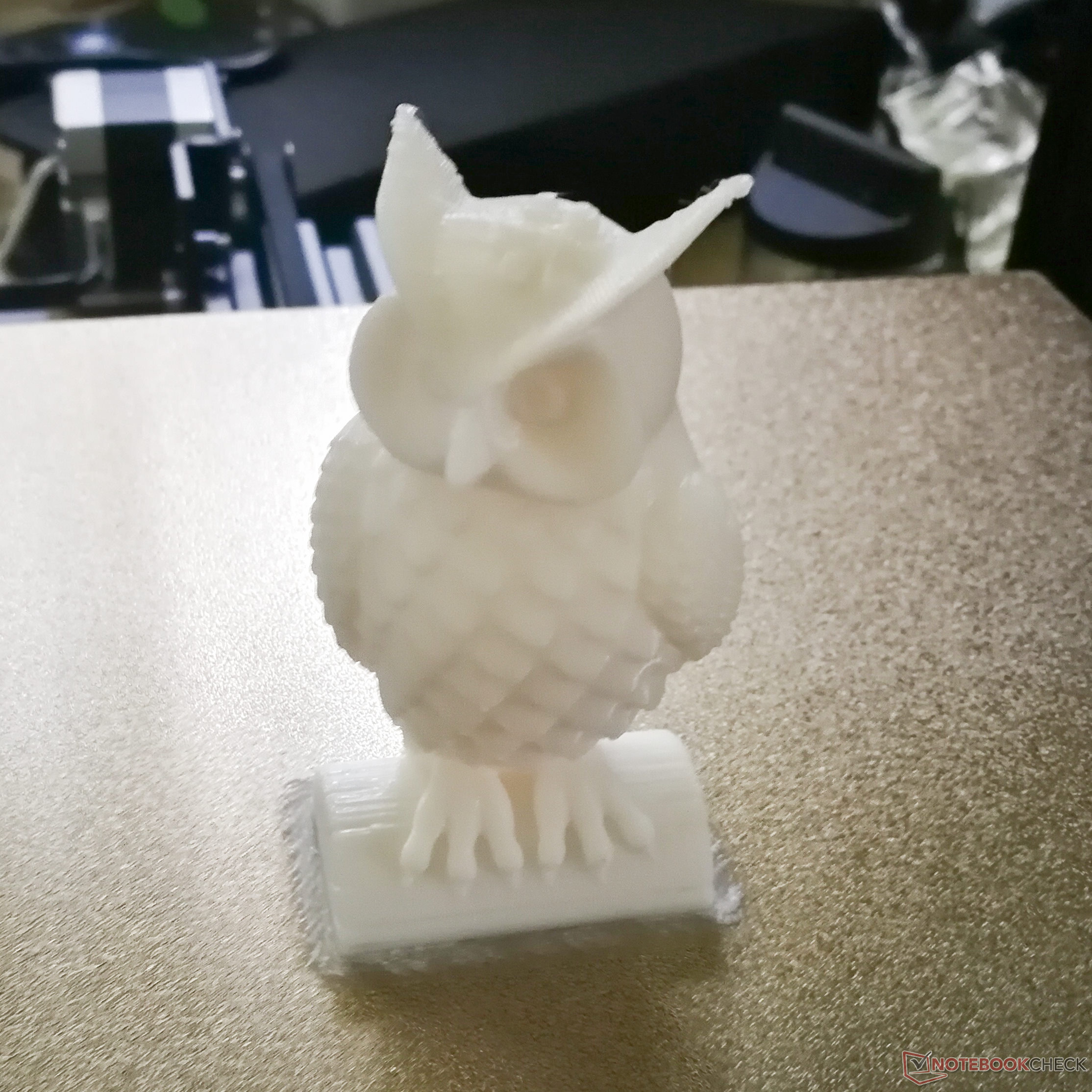

En pratique, il n'y a eu aucune défaillance dans aucune des impressions de test. L'Anycubic Cobra reproduit très bien les structures organiques. Les artefacts causés par les vibrations ne sont que faiblement visibles, voire pas du tout. En revanche, les motifs ondulés causés par l'extrudeuse à entraînement direct sont un peu plus visibles. Alors que les influences des dents de la roue d'entraînement et de l'engrenage dans les extrudeuses Bowden sont amorties par le tube flexible en PTFE, elles sont clairement visibles ici. Il en résulte un motif assez distinct sur les longues lignes droites.
Sécurité - La protection contre l'emballement termal fonctionne
Les arrêts de protection de la température de l'Anycubic Kobra fonctionnent sans problème. Le bloc chauffant et le lit d'impression chauffé s'éteignent si les températures évoluent différemment de ce qu'elles devraient être. Cela permet à l'imprimante 3D de détecter les câbles de capteurs court-circuités ou cassés, ainsi que les capteurs ou les éléments chauffants mal installés. Nous avons testé cela en manipulant les températures du lit d'impression et de la buse de filament à l'aide d'air chaud ou d'un chiffon froid, ainsi qu'en court-circuitant les thermistances de l'extrémité chaude et du lit chauffant ou en les déconnectant de la carte mère.
La terre de protection, par contre, n'est malheureusement pas traçable sur tous les composants de l'Anycubac Kobra. Ni l'axe x, ni le hotend ne disposent d'une connexion correspondante à la terre. Cependant, le risque de présence de tensions du secteur sur ces deux composants est relativement faible.
Émissions - L'imprimante 3D Anycubic peut être silencieuse
L'imprimante 3D Anycubic Kobra peut fonctionner silencieusement. Lorsque la vitesse d'impression est inférieure à 60 mm/s, les différents ventilateurs couvrent le bruit du moteur. Le volume sonore de l'imprimante se situe alors autour de 40 dB(A). À des vitesses d'impression plus élevées, nous avons mesuré jusqu'à 50 dB(A) avec le sonomètre Voltcraft SL-10 à un mètre de distance.
En raison de la construction ouverte, les odeurs de plastique fondu se répandent dans la pièce. Au début, nous avons remarqué que la feuille magnétique sur le lit d'impression dégageait également une forte odeur dès qu'elle était chauffée. Cependant, la mauvaise odeur a disparu après un certain temps.
Consommation d'énergie - une puissance élevée garantit une phase de chauffage courte

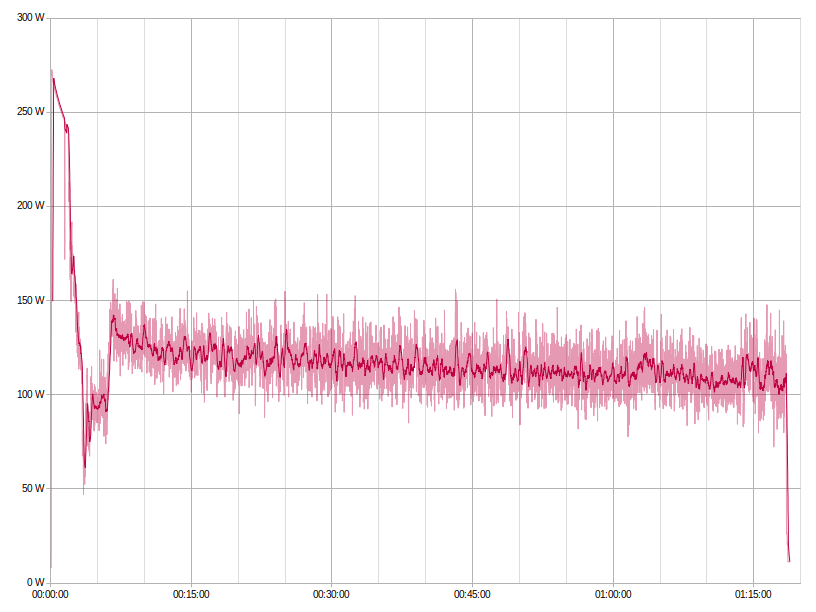

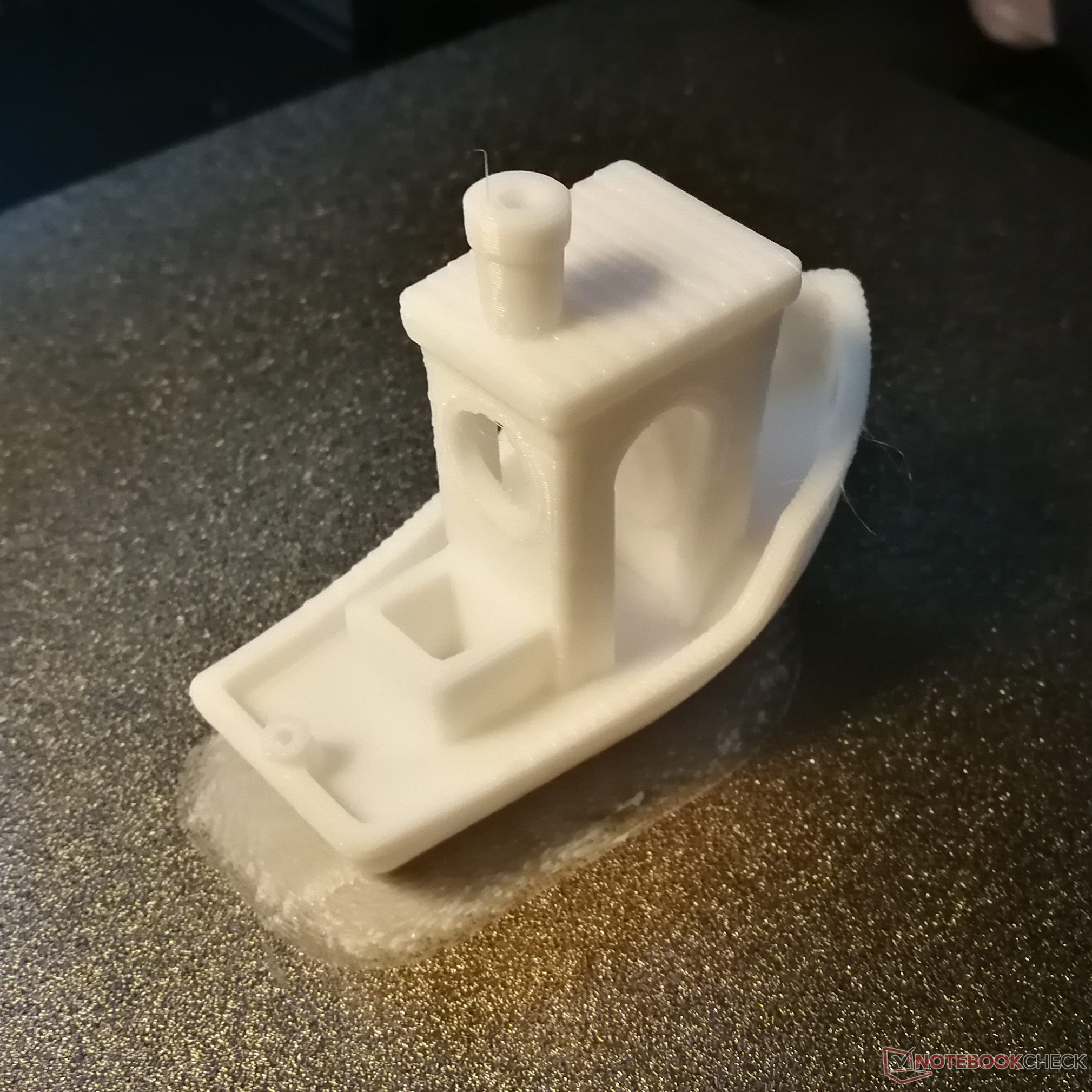

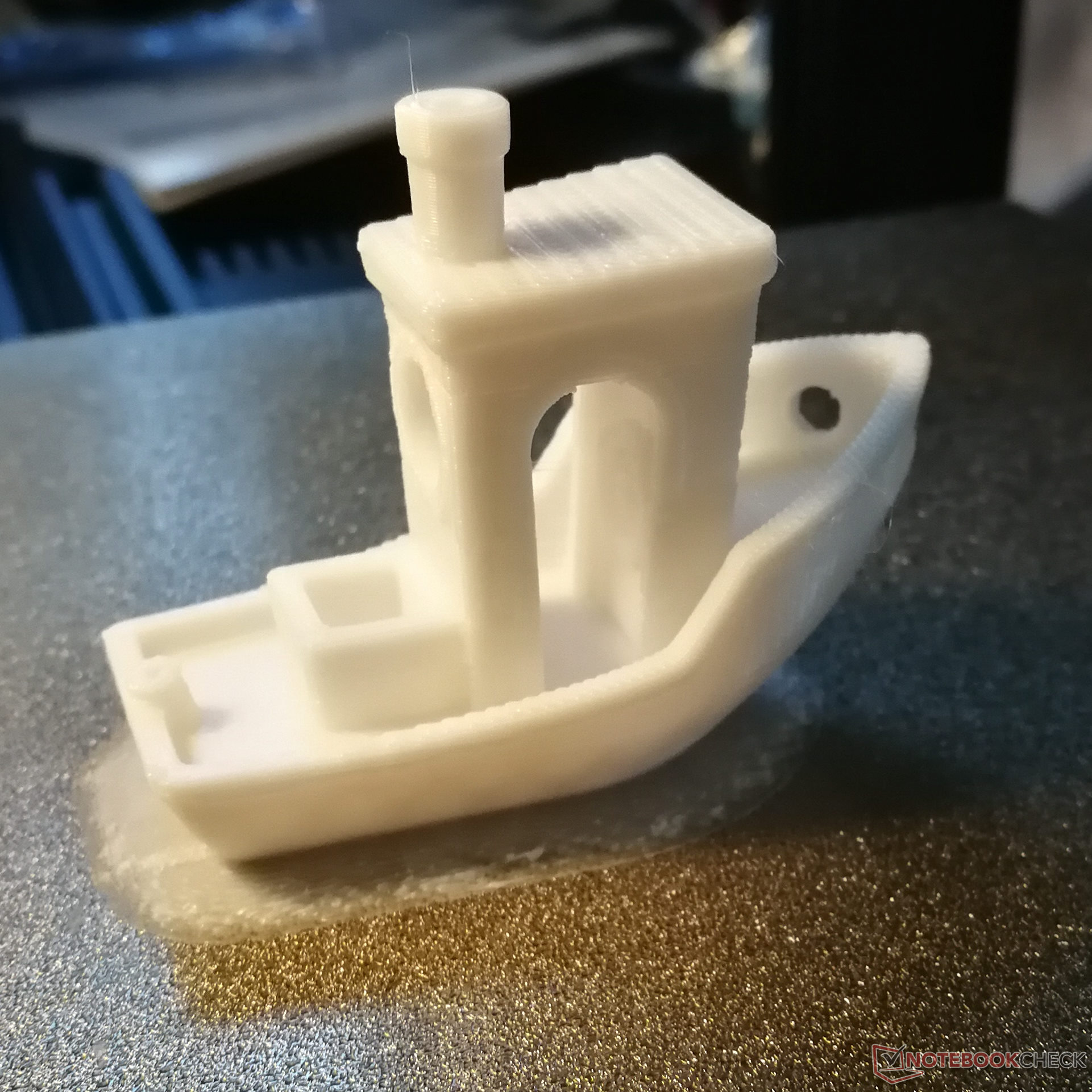

Nous avons mesuré la consommation d'énergie pendant l'impression d'un 3DBenchy avec un Voltcraft SEM6000. Pendant seulement deux minutes de chauffage du lit d'impression, l'imprimante 3D nécessite 272 watts en pointe. Plus la température augmente, plus la résistance électrique de la plaque chauffante augmente, ce qui signifie qu'elle peut convertir moins d'énergie. Pendant l'impression, l'Anycubic Kobra a besoin d'une moyenne de 118 watts. La consommation d'énergie est donc nettement supérieure aux résultats obtenus par l Génie de l'artillerie et la Wizmaker P1 de taille à peu près équivalente.
La courbe de consommation d'énergie montre ici les effets évidents de l'augmentation de la hauteur de l'objet et de la vitesse du ventilateur de refroidissement sur la demande d'énergie. Dès que le ventilateur de la tête d'impression fonctionne après la première couche, une partie de la chaleur est évacuée du lit d'impression, qui doit se réchauffer davantage. Une meilleure isolation du lit d'impression pourrait être utile ici pour réduire les besoins énergétiques de l'imprimante 3D. Des tapis isolants auto-adhésifs peuvent notamment être utilisés à cet effet.
Verdict - Une bonne imprimante 3D, même si elle a quelques défauts
Si l'on considère la qualité d'impression, l'Anycubic Kobra, assez abordable, est convaincante. Les profils Cura existants offrent un départ facile, mais doivent encore être améliorés. Seuls les légers artefacts causés par l'entraînement direct pourraient être gênants.
Les véritables points de critique de l'imprimante 3D concernent les brins étamés dans les bornes à vis et les nombreuses pièces en plastique autour de l'imprimante. Même si la traverse supérieure en plastique ne présente aucun inconvénient notable en termes de stabilité et de rigidité, la question de la durabilité des pièces en plastique reste posée. Cependant, la même question se pose encore plus avec les fils étamés. En raison de l'écoulement à froid de la soudure, la résistance de contact au niveau des connexions press fit peut augmenter avec le temps. Cela peut entraîner des dommages sur l'appareil. L'imprimante 3D doit donc être entretenue à intervalles réguliers. Toutes les bornes à vis doivent être resserrées et les câbles doivent également être vérifiés pour éviter tout dommage.
Les performances de l'Anycubic Kobra sont à la hauteur de son prix. Une vitesse d'impression potentielle élevée rend l'imprimante intéressante pour les professionnels également.
Ce que nous apprécions particulièrement ici, c'est que l'Anycubic Kobra est rapide à installer. Le lit d'impression est automatiquement calibré, et il n'y a guère besoin d'ajuster les profils Cura fournis, à part les rétractions. L'imprimante 3D fonctionne après une courte configuration et offre également aux débutants une entrée rapide dans l'impression 3D.
Prix et disponibilité
Anycubic propose l'Anycubic Kobra dans sa boutique à partir de 279 EUR (281 USD) avec livraison depuis un entrepôt européen ou américain. Si vous vous abonnez à la newsletter d'Anycubic, vous pouvez économiser 20 EUR (20 USD) supplémentaires avec le code POP20.
