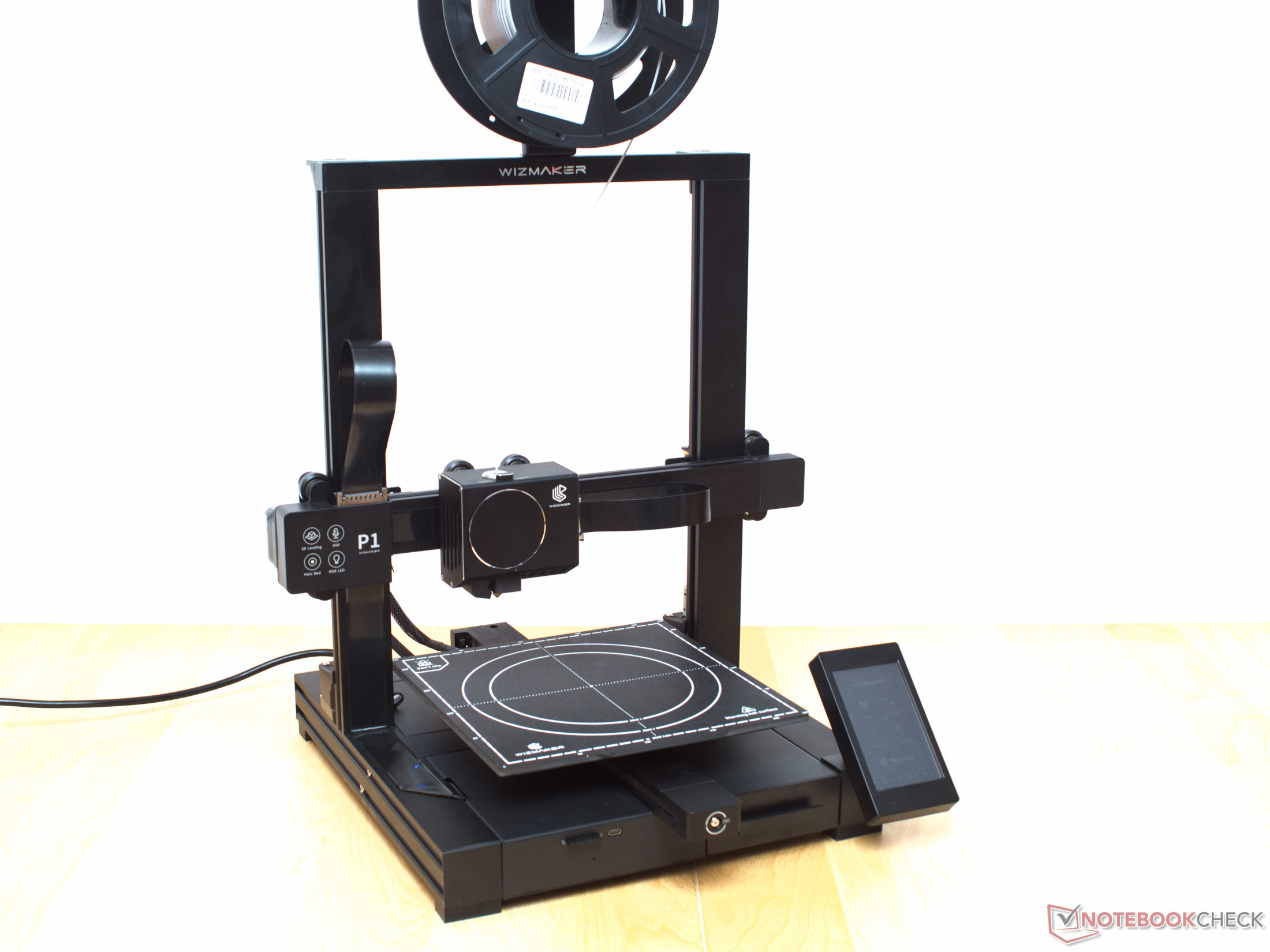

MagyarTest de la Wizmaker P1 : imprimante 3D à commande vocale et au design épuré
La Wizmaker P1 a été lancée avec plus ou moins de succès sur Kickstarter. Dotée de nombreuses fonctionnalités, la petite imprimante 3D attire l'attention principalement grâce à son design. L'aspect clair et convivial de la Wizmaker P1 rappelle davantage le Bauhaus ou Apple que les concurrents ludiques de Creality, Anycubic ou d'autres grands fabricants d'imprimantes 3D. En même temps, la P1 est ordonnée et offre des caractéristiques que seules quelques imprimantes 3D peuvent proposer. Du lit Halo à l'assistant vocal en passant par des petites choses pratiques comme le tiroir pour les outils, il y a beaucoup à découvrir.
Le modèle de test qui nous a été fourni est une unité de pré-production. Certains aspects de performance et de conception pourraient ne pas correspondre au produit final. Cependant, on nous a assuré qu'il n'y aura pas d'autres ajustements du matériel, à l'exception de sa couleur.
Données techniques
En ce qui concerne la fonctionnalité pure, la Wizmaker P1 n'est pas très différente de beaucoup d'autres imprimantes 3D développées par Creality, avec des profilés en aluminium à rainure en V et des rouleaux D. Mais l'extrudeuse à entraînement direct, le lit d'impression revêtu de PEI avec chauffage à trois zones et la commande vocale constituent une expérience utilisateur légèrement différente pour cette imprimante 3D.
| Wizmaker P1 | |
|---|---|
| Technologie utilisée | FDM, FFF |
| Volume d'impression maximal | 220 mm × 220 mm × 265 mm ≅ 12,8 L 8 ,6 in × 8,6 in × 10,4 in ≅ 781 cu in |
| Dimensions de l'installation sans câble | 42 cm × 41 cm × 72 cm 16.5 in × 16.1 in × 28.3 in (l×d×h) |
| Système de mouvement | X, Y, Z Entraînement simple selon Prusa/Mendel |
| Extrudeuse | Extrudeuse à entraînement direct |
| Carte mère Microcontrôleur |
Wizmaker Board V 1.0.2 GigaDevice GD32F303-RET6 Cortex M4 120 MHz ; 512 kb Flash ; 64 kb RAM Chipintelli CI1122 assistant vocal hors ligne |
| Firmware du dispositif de test | Firmware Wizmaker V1.0.1 |
| Pilote de moteur pas à pas | Pilote de moteur pas à pas soudé TMC 2208 avec interpolation à 256 pas |
| Connecteurs | SD, USB Type-C |
| Commande | Écran tactile, interface série via USB, commande vocale |
| Alimentation | Bloc d'alimentation interne 110 V - 240 V à 24 V |
| Page du fabricant | Wizmaker |
Structure et mise en place

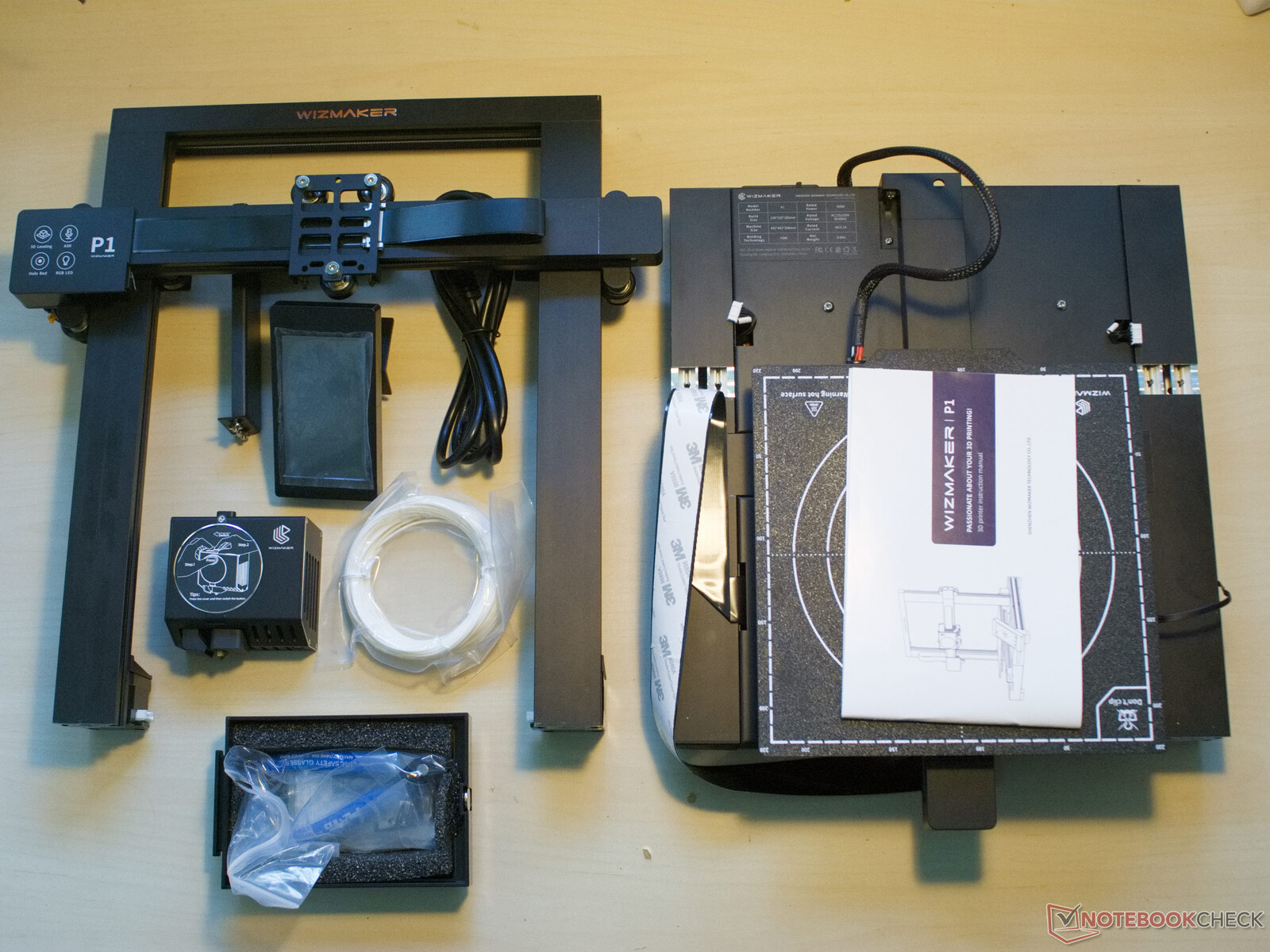

Il n'y a pas beaucoup de petites pièces dans l'emballage de la Wizmaker P1. La base, l'écran, la voûte et l'extrudeuse sont rapidement assemblés en quelques étapes. Les neuf vis nécessaires à cet effet sont emballées dans trois sacs décrits dans les étapes de montage. Il n'y a pas beaucoup de connexions de câbles à réaliser. La seule difficulté pendant le montage pourrait être le câble plat du X-Carrier. Il doit être connecté au cadre à l'aide de ruban adhésif double face. Cette étape est un peu fastidieuse, mais le câble plat doit être collé au centre du cadre pour obtenir une belle apparence générale.
L'emballage comprend tous les outils nécessaires au montage, un cutter et du filament. En déballant l'imprimante 3D, on a soupçonné, pendant un bref instant, que les petites pièces allaient manquer. Cependant, elles étaient bien emballées dans le plateau situé en bas à droite de l'unité de base.
Gestion des câbles
À l'extérieur comme à l'intérieur, pratiquement aucun défaut de gestion des câbles n'est visible grâce aux câbles plats. Dans la base, tous les câbles sont réunis en un seul faisceau de câbles protégé. Grâce aux câbles en ruban, il y a peu de risques de problèmes à l'extérieur également.

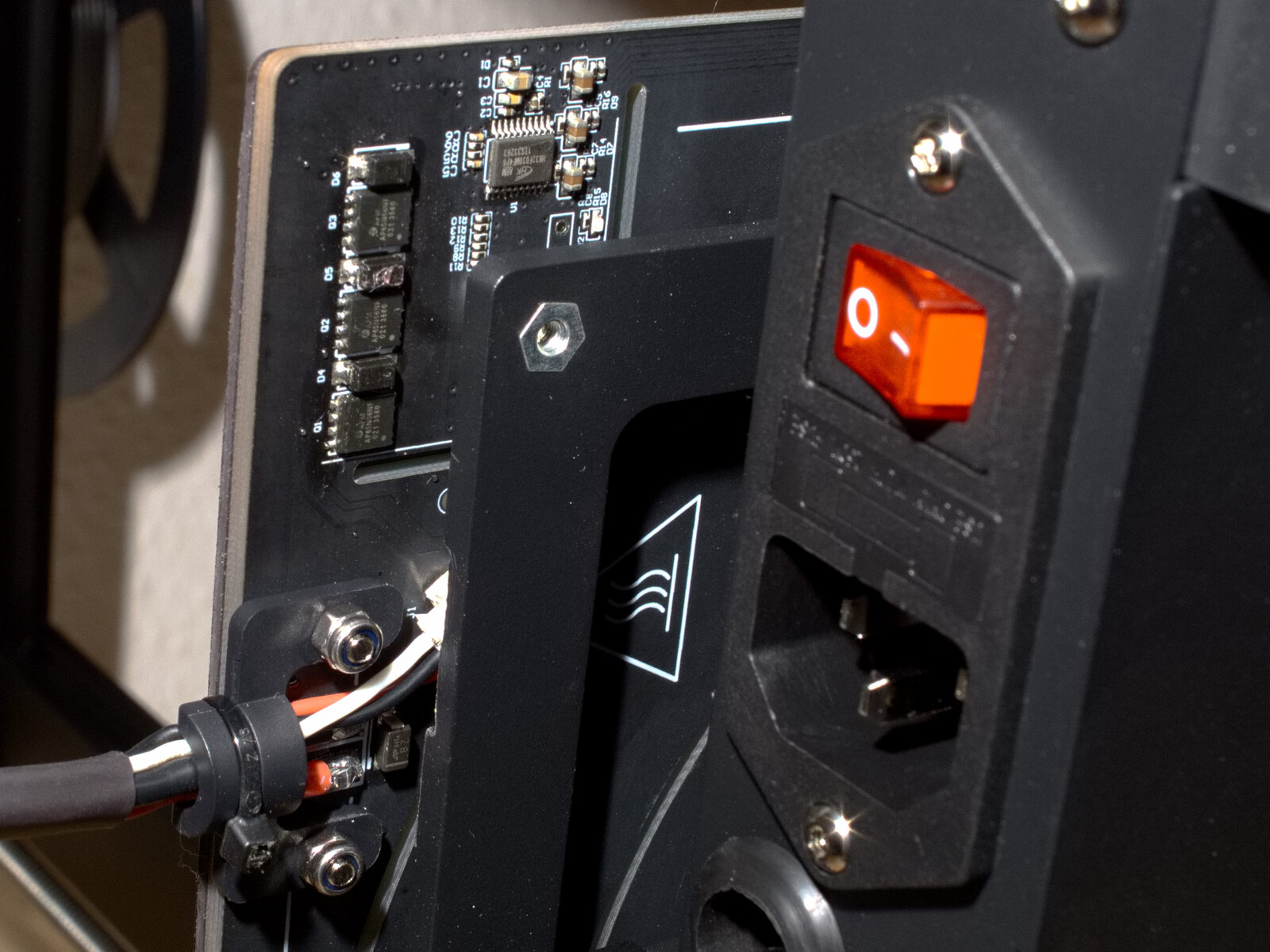

Le faisceau de câbles vers le lit d'impression halo, par contre, pourrait bénéficier d'une décharge de traction un peu plus longue, mais en fin de compte, il n'y a pas de problème ici non plus.
Carte mère

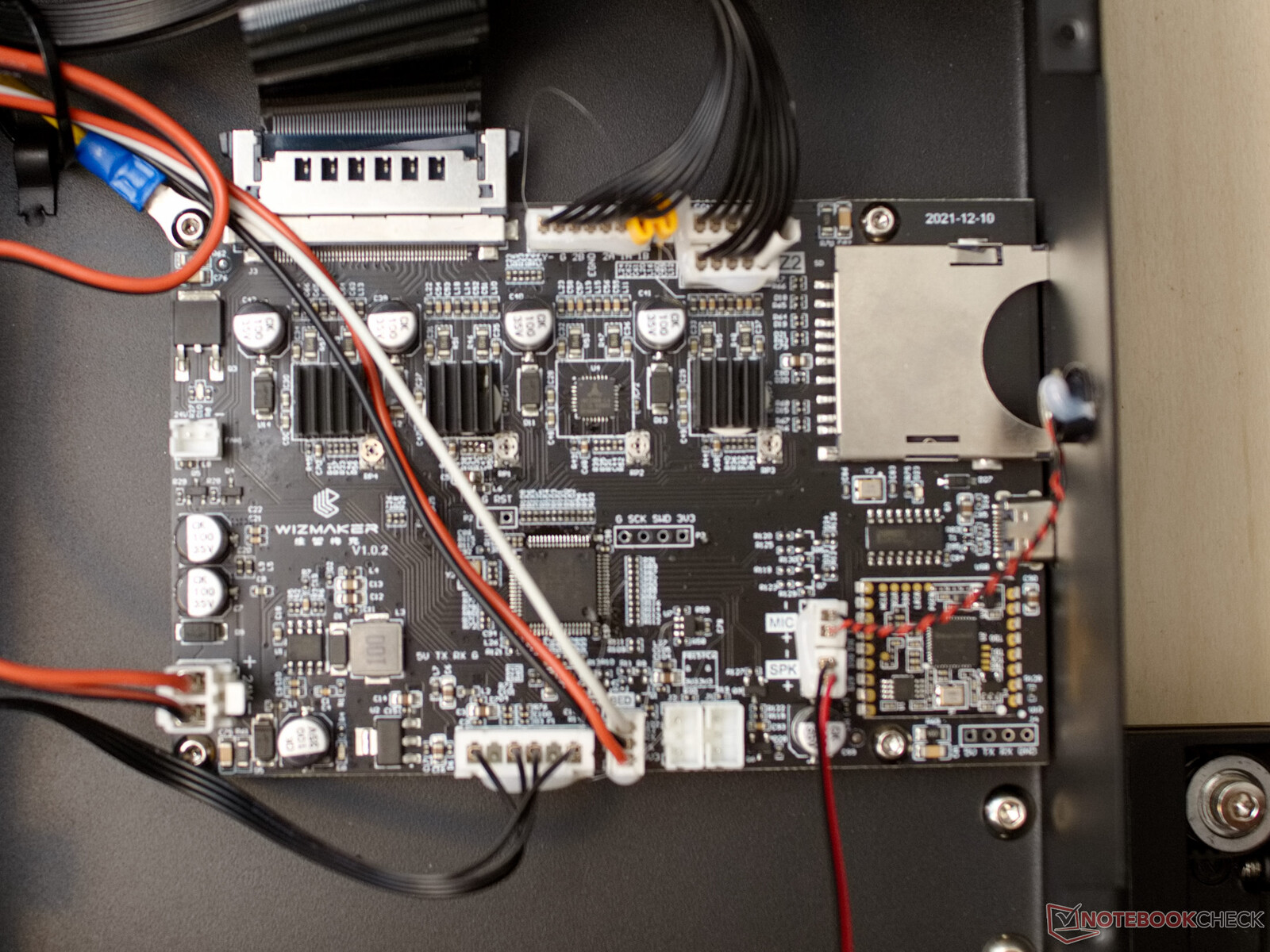

La carte principale de la Wizmaker P1 semble très bien rangée au premier abord. Comme la plupart des connexions sont effectuées par un câble plat, il n'y a que quelques connexions sur la carte Wizmaker. Une connexion de terre de protection (PE) est également établie vers toutes les parties de l'imprimante 3D via la carte principale et le câble plat. Ceci est malheureusement trop rare sur les imprimantes 3D.
Sur la carte principale se trouvent quatre pilotes de moteurs pas à pas TMC2208 soudés de la société allemande TRINAMIC Motion Control GmbH & Co. KG. Ils assurent un fonctionnement silencieux et puissant de la Wizmaker P1. Comme tous les ventilateurs sont contrôlés par la demande, l'appareil est souvent assez silencieux en fonctionnement.
Cadre
Des extrusions d'aluminium stables à rainure en V, avec des découpes angulaires et des bords droits, fournissent à notre appareil de test un cadre stable qui peut également résister aux contraintes des vitesses élevées. Le design de la Wizmaker P1 est particulièrement détaillé. On pourrait presque penser que les designers de Apple y ont mis la main. Le design est également fonctionnel. Les tendeurs de courroie sur les axes X et Y sont en métal et présentent un aspect visuel et fonctionnel irréprochable avec leurs bords arrondis.
La base est stable grâce à des profilés de 40 mm × 40 mm (~1,6 in x 1,6 in). Des couvercles en tôle peinte protègent l'électronique. L'axe X est également robuste grâce à son profilé de 20 mm × 40 mm (~0,8 in x 1,6 in). L'axe Z est entraîné par deux moteurs pas à pas couplés avec des broches filetées T8. Ainsi, les mouvements dans les trois directions principales sont exécutés avec précision.
Notre unité de présérie est de couleur noire unie. Les modèles des séries ultérieures seront livrés dans une combinaison de gris et de noir.
Contrôle

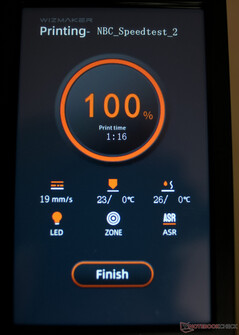

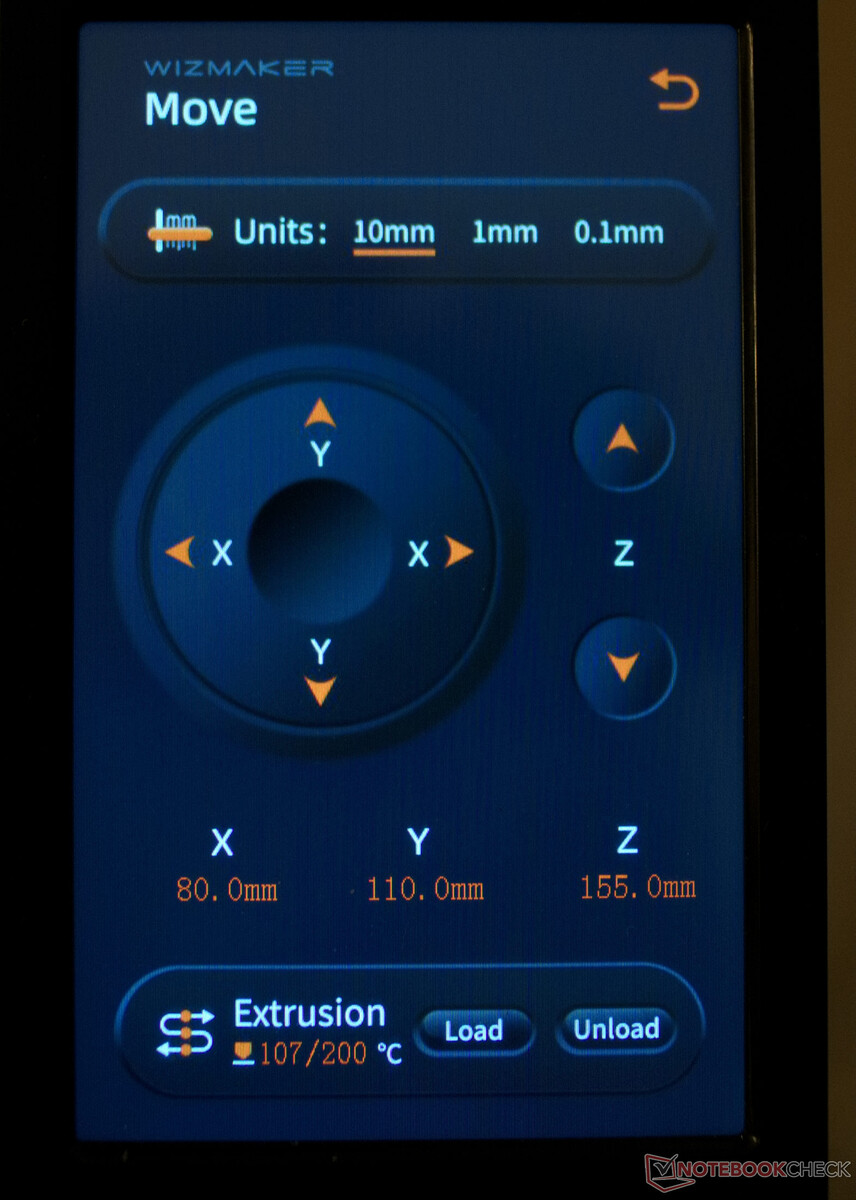

Outre la connexion USB et l'écran tactile, l'assistant vocal intégré est également disponible pour contrôler le Wizmaker P1. L'interface utilisateur de l'écran tactile est un peu inhabituelle au début, mais finalement très fonctionnelle et bien conçue. Un assistant prend en charge la configuration initiale et explique toutes les étapes en détail.
L'assistant vocal est hors ligne et ne parle que l'anglais. C'est le Chipintelli 1122 qui en est responsable. Cette puce peut être préprogrammée avec de nombreuses commandes vocales, qui sont ensuite reconnues et exécutées de manière fiable, du moins dans le cas de la Wizmaker P1. L'imprimante 3D reconnaît 22 commandes différentes, allant du préchauffage au démarrage des impressions 3D, en passant par la mise à niveau automatique du lit de mailles. La phrase d'activation de la Wizmaker P1 est "Hello Wizmaker", à laquelle l'imprimante 3D répond toujours par "I'm coming".
Performance
Le lit d'impression, l'extrudeuse et le système de mouvement fonctionnent de manière fiable pour la Wizmaker P1. De petits points de critique peuvent être expliqués par le statut de pré-production, surtout pour notre appareil de test. Mais globalement, nous concluons que la Wizmaker P1 est bien conçue et peut impressionner avec des vitesses élevées et une bonne qualité.
Lit imprimé

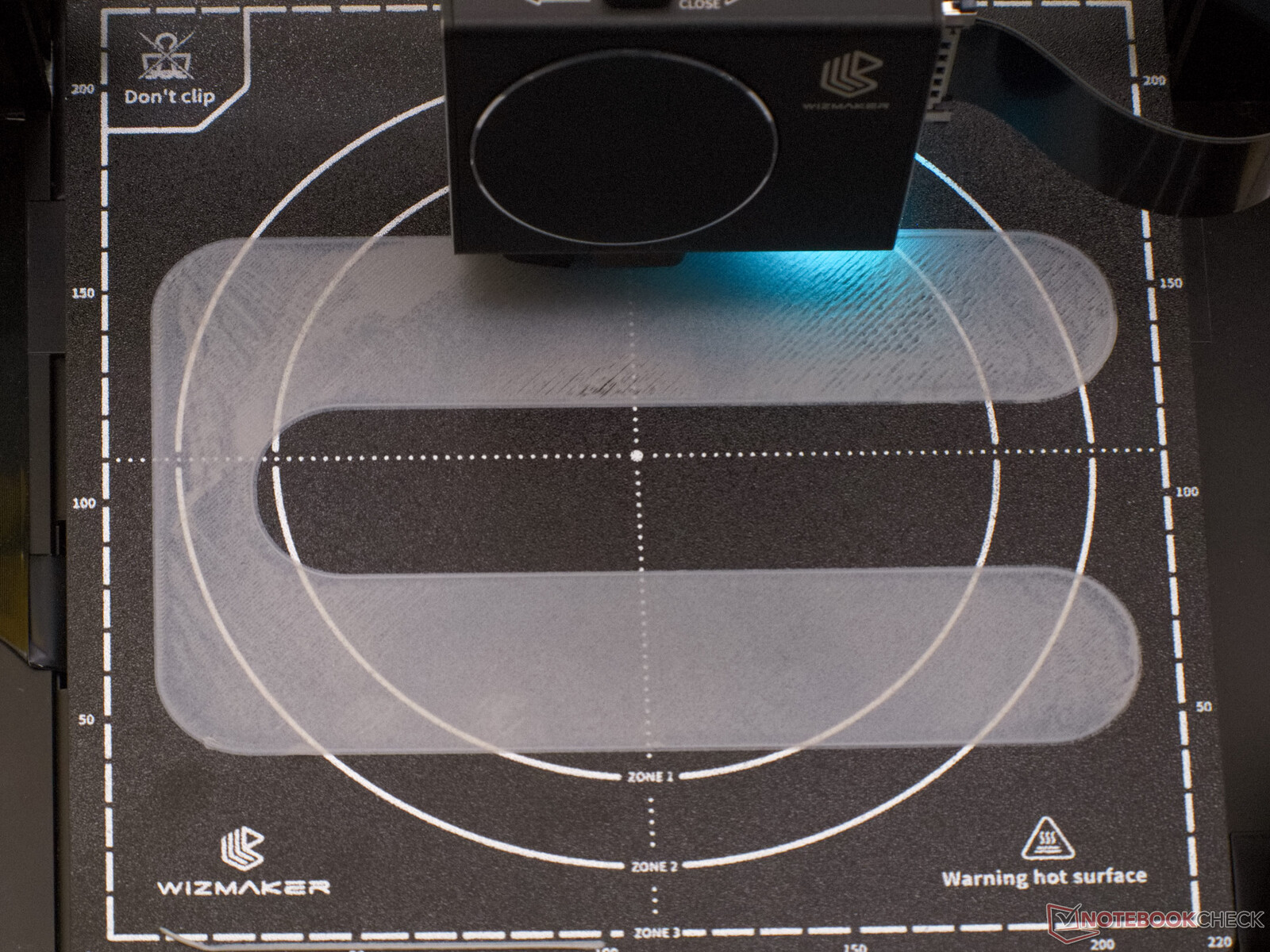

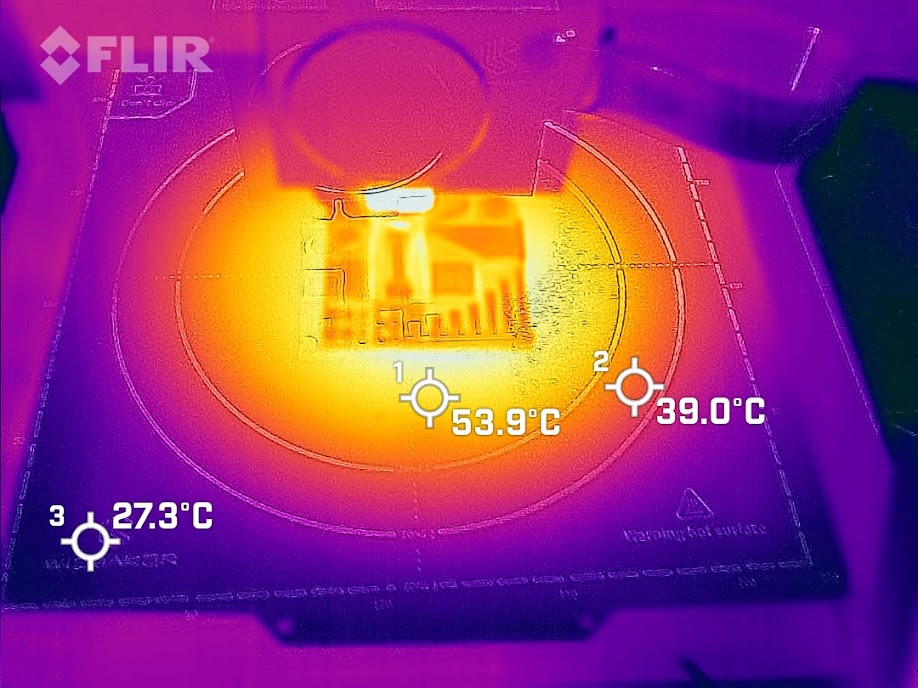

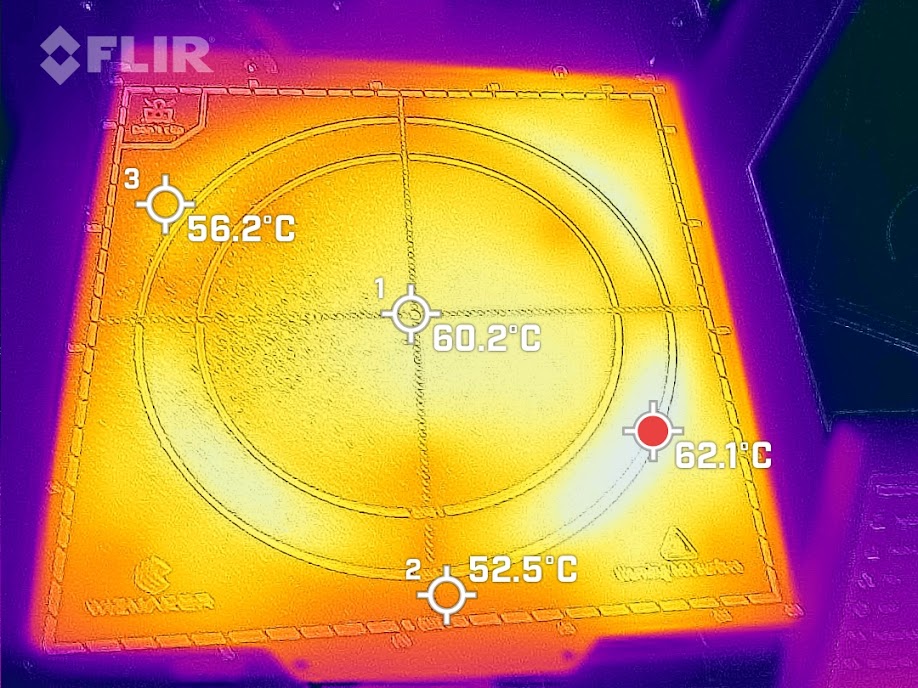

Le lit d'impression multizone de la Wizmaker P1 est une grande innovation pour les imprimantes 3D. Jusqu'à présent, les lits d'impression chauffés multizone étaient plus familiers aux très grandes imprimantes 3D comme la Prusa XL (pas encore disponible). Le contrôle de l'alimentation du lit d'impression est installé directement sur le dessous du lit d'impression de la Wizmaker P1. Par conséquent, la note dans le coin arrière gauche de ne pas utiliser de clips doit être prise au sérieux. Si de petits objets sont placés au centre du lit d'impression, seule une petite zone du lit d'impression est chauffée. Cela permet à l'imprimante 3D d'être économe en énergie. La Wizmaker P1 décide indépendamment des zones du lit d'impression qui sont chauffées. Pour ce faire, les dimensions de la première couche sont détectées. Pour que cela fonctionne correctement, aucune ligne de purge ne doit être imprimée au bord du lit d'impression. Dans le cas d'une ligne de purge, le plastique qui se trouvait dans la buse pendant la phase de chauffage est évacué. Au lieu de cela, une jupe ou un bord peut également remplir la même fonction. La distribution de la chaleur est uniforme dans toutes les zones du lit d'impression.
La Wizmaker P1 a une plaque structurée en acier à ressort avec un revêtement PEI. Le PEI est un polymère auquel les autres plastiques adhèrent bien tant qu'ils sont plus chauds que leur température de transition vitreuse. Si le lit d'impression refroidit, les objets imprimés peuvent être facilement retirés. Tant l'adhésion au lit d'impression que le retrait ultérieur d'un objet imprimé ont généralement donné d'excellents résultats lors du test. Les plaques d'acier à ressort revêtues de PEI sont généralement très simples à utiliser et permettent une rotation rapide des impressions. Mais la surface rugueuse du lit d'impression Wizmaker est une question de préférence individuelle.
La mise à niveau automatique du lit de maille de la Wizmaker P1 élimine le besoin de réajuster le lit d'impression via des vis de réglage ou quelque chose de similaire. La plateforme d'impression est connectée de manière rigide au châssis. La mise à niveau automatique du lit fonctionne parfaitement ici. Un système similaire à celui de la Kobra Max d'Anycubic est utilisé ici comme capteur. Un capteur de pression détecte également si la buse touche le lit d'impression lors des mouvements vers le bas.
Réchauffeur et extrudeuse
La tête d'impression de la Wizmaker P1 contient le hotend et l'extrudeuse. Un capteur de filament est également installé directement au-dessus de l'extrudeuse. Ainsi, le filament parcourt une très courte distance entre le capteur et la buse. La roue d'entraînement du filament a un diamètre assez petit, la propulsion est donc puissante, bien qu'il n'y ait pas ici de boîte de vitesse pour amplifier le couple du moteur pas à pas. La tête d'impression de la Wizmaker P1 a un design intégré remarquable. Toutes les pièces sont cachées derrière le couvercle circulaire, qui peut être facilement ouvert grâce au petit bouton situé sur le dessus. La roue de pression à ressort de l'extrudeuse est également intégrée dans cette porte. Ainsi, lorsque le couvercle est ouvert, on peut voir le chemin du filament et identifier les problèmes potentiels.
Le bloc chauffant et la buse sont des composants relativement normaux, bien que la caractéristique de conception des coins arrondis apparaisse ici encore. Le tout est isolé par une chaussette en silicone et protégé de la saleté. La Wizmaker P1 est livrée en standard avec une buse de 0,4 mm, mais elle peut aussi être remplacée par d'autres buses, puisqu'il s'agit d'une buse standard dans les dimensions V6.

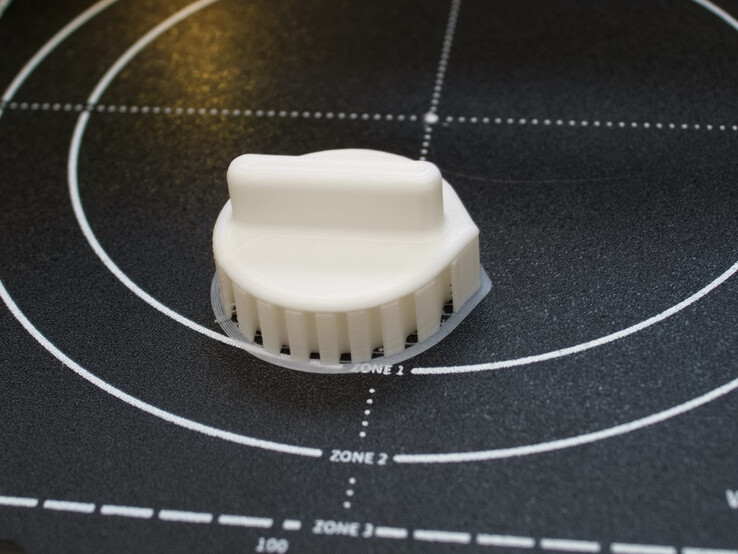

Le plastique extrudé est refroidi sur un côté à partir de la gauche. Un petit ventilateur radial 4010 est installé à cet effet. Lors du test, il a obtenu de bons résultats avec des porte-à-faux. Une LED d'état multicolore dans la tête d'impression produit une lumière verte, jaune, bleue ou rouge selon l'état de l'imprimante et éclaire également l'objet à imprimer.

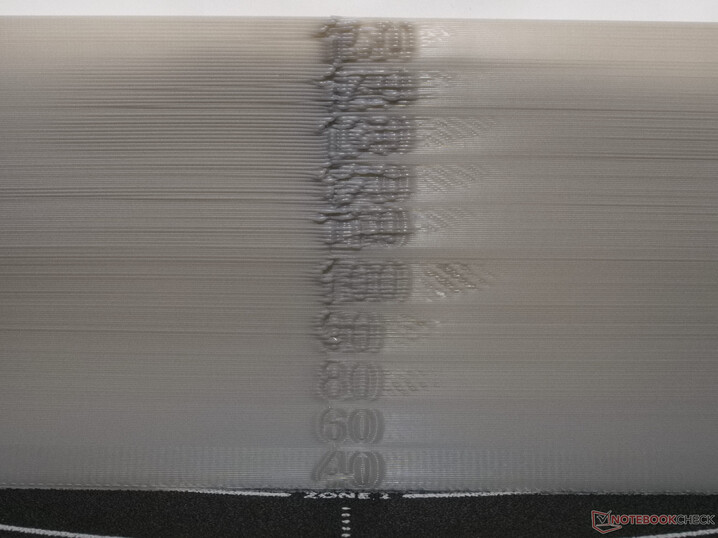

La combinaison extrudeuse-chauffeur présente de bonnes valeurs dans les tests de vitesse individuels, ce qui se traduit également par des vitesses d'impression élevées réalisables dans la pratique. Dans le test d'extrusion avec Anycubic-PLA à 200 °C (392 °F), la gamme linéaire est disponible jusqu'à un taux d'extrusion d'environ 12 mm³/s. À des taux d'extrusion plus élevés, le glissement de la roue motrice est clairement audible.
Dans la pratique, la Wizmaker P1 gère également des vitesses d'impression qui sont bien supérieures aux recommandations de Wizmaker. Cependant, les températures et les accélérations doivent ici être ajustées en conséquence pour éviter des imperfections telles que celles qui se produisent peu après les marqueurs de vitesse.
Qualité d'impression

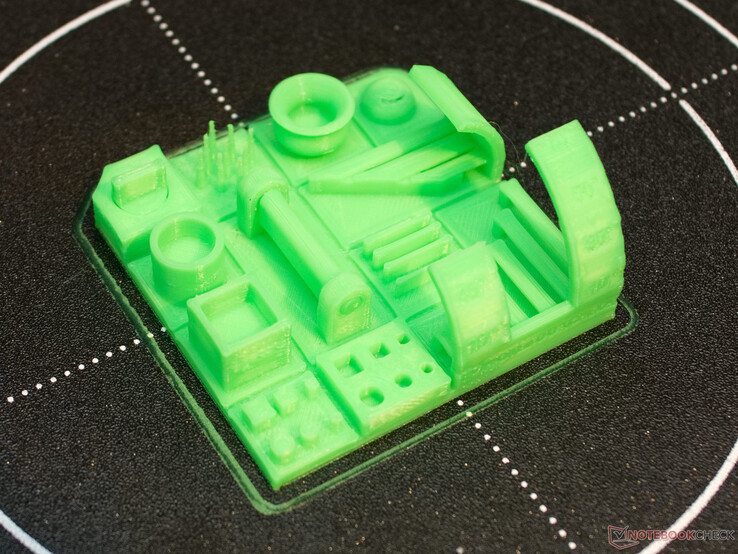

Notre modèle de référence est créé par la Wizmaker P1 dans une qualité optimale. Les petites imperfections dues à une sous-extrusion sont plus probablement dues au nouveau filament, pour lequel nous n'avons pas encore défini un profil complet dans Cura. Après l'impression test, par exemple, nous avons remarqué que le diamètre du filament était de 1,72 mm, ce qui est légèrement inférieur aux valeurs de tolérance habituelles et spécifiées de 1,75 ± 0,02 mm. Par conséquent, la quantité de plastique extrudé était inférieure à celle supposée par le trancheur.
Il n'y a eu aucun problème avec les pièces mobiles sur le modèle de test, les ficelles et les blobs n'étaient visibles que dans quelques cas, les petits détails ont été bien reproduits, et les aiguilles ont également montré une grande stabilité. La précision dimensionnelle de l'impression de test a été atteinte dans toutes les zones avec une tolérance de ±0,03 mm. Ni les pattes d'éléphant ni les conséquences d'une adhérence insuffisante du lit d'impression ne sont visibles sur le fond du modèle de test.
Ainsi, la Wizmaker P1 a été capable de satisfaire pleinement au critère de qualité d'impression.
La Wizmaker P1 fournit également des résultats convaincants dans les applications pratiques. Après le réglage initial de la distance entre les buses via l'écran tactile, l'imprimante a fonctionné sans problème. Il a été rapidement évident que cette imprimante 3D ne nécessite qu'un minimum de surveillance. Comme un profil Cura n'est pas encore disponible pour la Wizmaker P1, nous avons utilisé un profil Creality Ender 3 S1 légèrement modifié pour toutes les impressions. Wizmaker fournit des instructions claires sur les paramètres de rétraction et autres questions de configuration du logiciel dans le manuel P1.

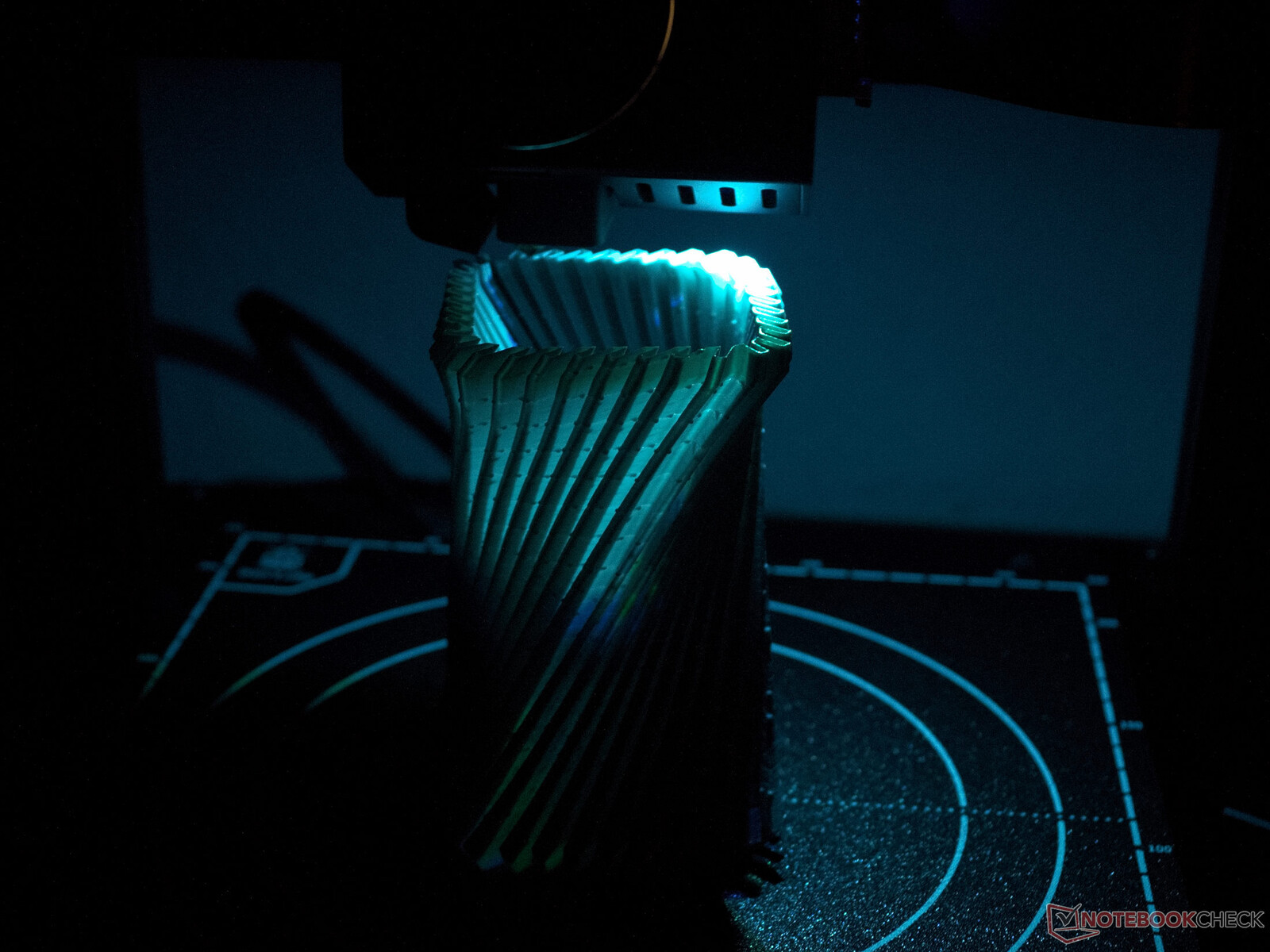

Seul le mode spirale de Cura reste un casse-tête ici. Alors qu'un GCode créé par PrusaSlicer a été imprimé sans problème en mode vase, le processus d'impression a calé lorsqu'on l'a essayé avec Cura. En conséquence, de petites imperfections sont apparues encore et encore sur la surface du vase.
Sécurité

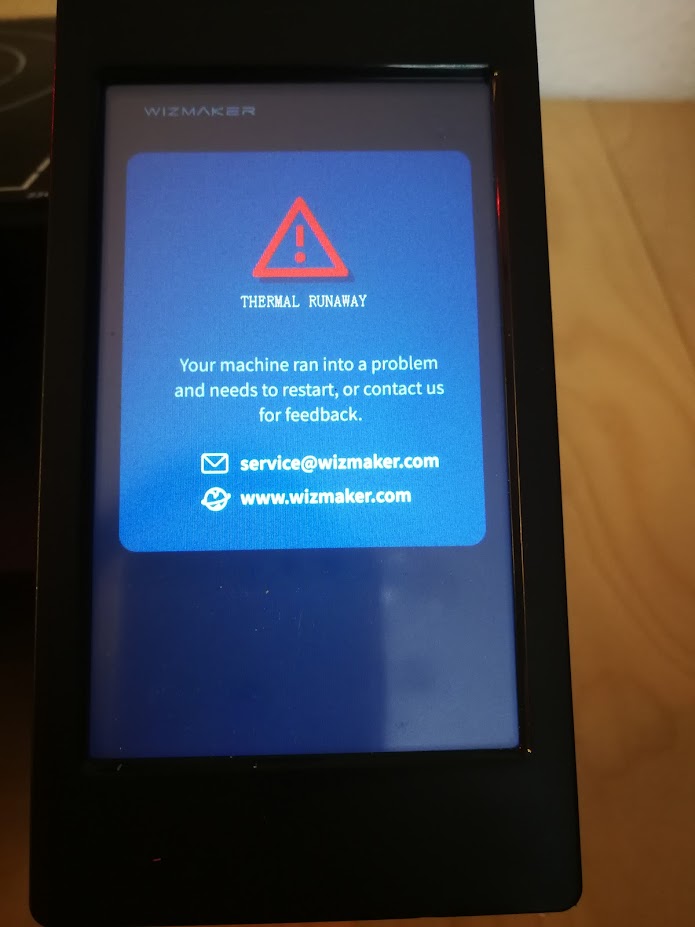

La protection contre l'emballement de la température pour les différentes possibilités d'erreur a fonctionné sans problème dans notre test. En outre, la probabilité d'erreurs de température semble être considérablement réduite grâce aux câbles plats. Fait inhabituel, la terre de protection (PE) est traçable sur chaque composant métallique de la P1. De nombreux fabricants d'imprimantes 3D n'incluent pas un tel dispositif de sécurité. Par conséquent, les exigences du dispositif de sécurité électrique et thermique sont satisfaites.
Émissions
Grâce aux pilotes de moteurs pas à pas TMC 2208, la Wizmaker P1 est relativement silencieuse. Seules les périodes où l'alimentation active son ventilateur de refroidissement sont dérangeantes. Ici, le volume de 50 dB(A) monte à 57 dB(A) (mesuré avec le Voltcraft SL-10 à une distance d'un mètre). En raison de la conception ouverte, les odeurs du filament de plastique fondu se répandent dans toute la pièce.
Consommation électrique

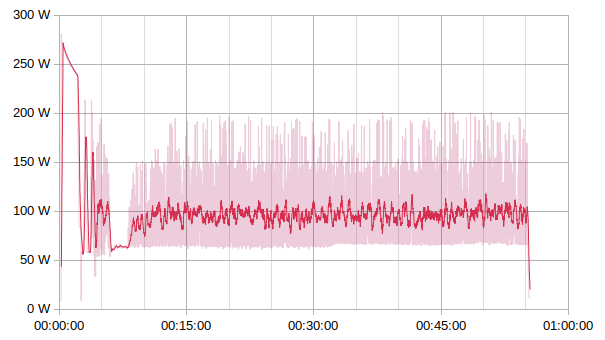

La consommation d'énergie de la Wizmaker P1 dépend clairement de la taille des objets imprimés. Pour les mesures de consommation d'énergie, nous imprimons généralement un 3DBenchy, tandis que la consommation d'énergie est mesurée avec un Voltcraft SEM6000. C'est ici que la Wizmaker P1 montre vraiment sa fonction d'économie d'énergie. En raison de la plus petite surface chauffée, la Wizmaker P1 peut s'en sortir avec beaucoup moins d'électricité que certains concurrents de la même taille. Cependant, les économies d'énergie sont limitées. Dans l'impression test de 3DBenchy, la consommation d'énergie après la phase de chauffage et les premières couches d'impression est d'environ 90 watts en moyenne. les imprimantes 3D de la même taille avec un lit d'impression de 220 volts, comme l'Artillery Genius Pro, ont une consommation d'énergie à peu près aussi élevée.
Verdict
Sans aucun doute, la Wizmaker P1 est un appareil intéressant et bien conçu. La commande vocale, la mise à niveau du lit en maille, le lit d'impression magnétique et bien d'autres petites et grandes caractéristiques fonctionnent bien dans la revue. La commande vocale rend l'utilisation de l'imprimante 3D un peu plus facile, car vous n'avez pas besoin d'atteindre l'appareil pour chaque réglage. Dans tous les cas, la P1 est facile à utiliser. En termes de stabilité et de fabrication, la Wizmaker P1 est également l'une des meilleures imprimantes 3D que nous avons testées jusqu'à présent.
La Wizmaker P1 affiche définitivement des performances satisfaisantes et de nombreuses caractéristiques inhabituelles. Cela dit, bon nombre des problèmes mineurs de l'imprimante 3D sont davantage liés aux paramètres du trancheur et du micrologiciel.
En ce qui concerne les performances, l'imprimante 3D n'est pas un modèle haut de gamme, mais elle dispose d'une base solide. L'extrudeuse manque un peu de résistance et le revêtement PEI du lit d'impression ne fonctionne pas toujours sans problème. Mais ces deux problèmes peuvent être résolus. Nous ne pouvons que confirmer les vitesses d'impression recommandées par Wizmaker (de 60 mm/s à 100 mm/s). En définitive, la Wizmaker P1 est une imprimante 3D fiable si vous ne la surchargez pas avec des vitesses excessives. Notre appareil prototype est généralement prêt pour la production en série.
Prix et disponibilité
La Wizmaker P1 est disponible via Kickstarter à un prix réduit et en quantités limitées jusqu'au 29/04/2022 14:00 CEST. Par la suite, l'imprimante 3D sera vendue via la page d'accueil du fabricant au prix plein d'environ 500 USD.
Veuillez noter que Kickstarter n'est pas une plateforme de vente au détail et ne propose pas de retours ou de remboursements. Vous ne pouvez pas recevoir de récompense ou de compensation pour avoir soutenu un projet.
