Raspberry Pi : Transformez le populaire ordinateur monocarte en serveur avec le mini serveur NODE V3

NODE est revenu avec un autre projet, peu de temps après avoir publié le Terminal 3 du Zéro. Cette fois, le mini serveur NODE a été mis à jour pour le rendre compatible avec le Raspberry Pi 4, que la Fondation Raspberry Pi a publié il y a quatorze mois. Un modèle de 8 Go de RAM est cependant arrivé au début de l'année.

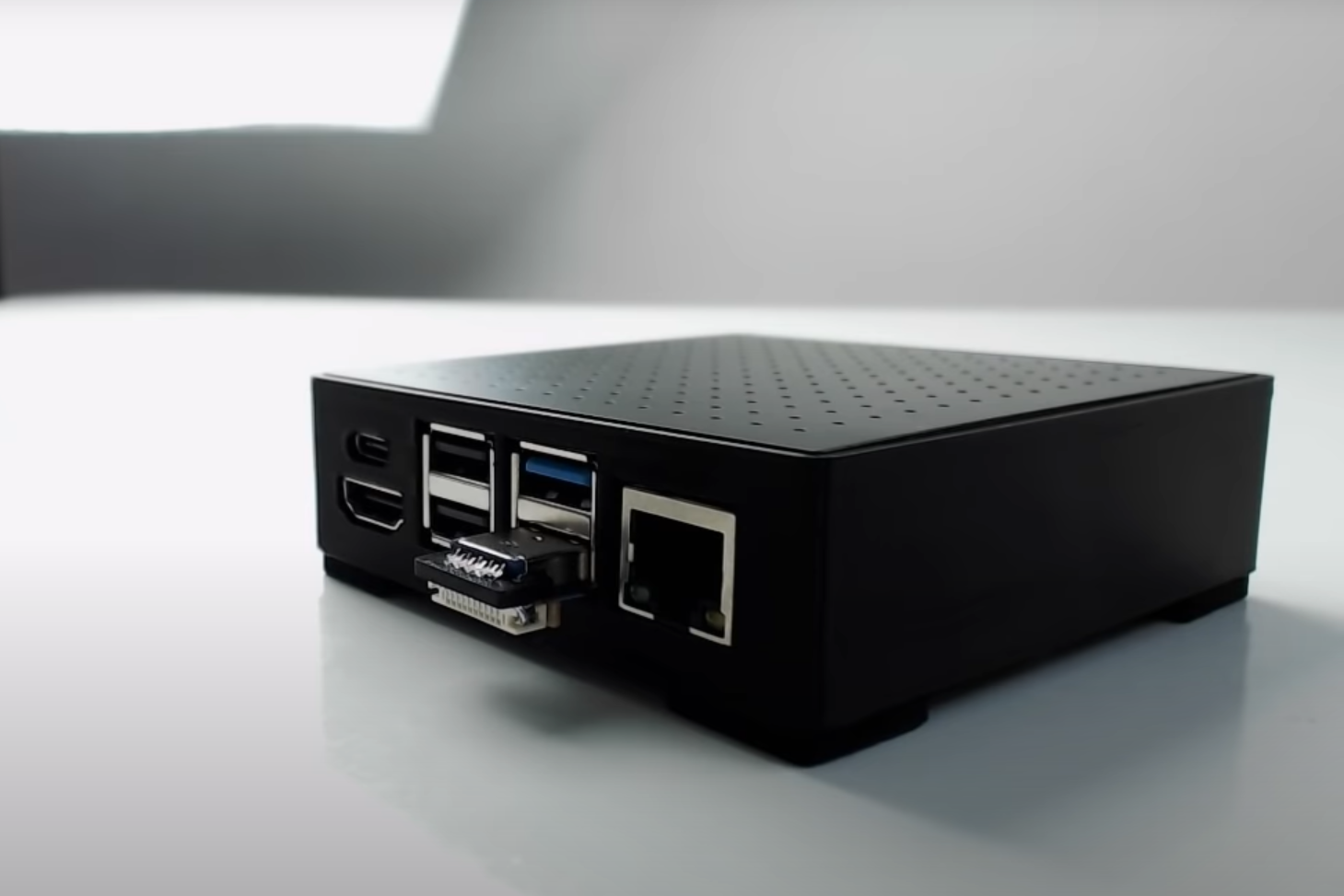

La version 3 du mini serveur NODE mesure 92 x 92 x 26 mm et est imprimée en 3D. NODE a fourni une liste de pièces détachées et l'absence de soudure ou d'autres modifications de ce type devrait permettre aux débutants en matière de Raspberry Pi de s'en emparer facilement. La liste des pièces détachées est la suivante :

Raspberry Pi 4

Rupture du connecteur Pololu USB 2.0 de type C

Tableau de rupture de la prise mâle USB-C

Micro HDMI Composant mâle

Fiche USB 3.0 mâle (692112030100)

Connecteur USB 3.0 femelle (48405-0003)

Ventilateur 25x7mm 5V (connecteur JST XH à 2 broches)

Câble flexible à 10 broches de 100 mm à pas de 1 mm

Câble flexible à 20 broches 50 mm à pas de 0,5 mm

Adaptateur USB3 vers mSATA SSD (face inférieure lisse)

Fiche USB 3.0 mâle (692112030100)

mSATA Solid State Drive (jusqu'à 2TB)

Connecteur HDMI de type A (47151-1001)

2x 10pin 1 mm Pitch connector (52271-1079)

Connecteur à 20 broches à pas de 0,5 mm (52746-2071)

Connecteur à 20 broches 0,5 pas (20FLZT-SM1-TF)

Prise Micro SD SMT (Générique)

Couvercle supérieur du PCB (88x88 mm 1,6 mm d'épaisseur)

Circuit imprimé USB3 mâle (7x14 mm 2 mm d'épaisseur)

Circuit imprimé USB3 femelle (19x14 mm 1,6 mm d'épaisseur)

PCB HDMI-A (21x24 mm 1,6 mm d'épaisseur)

Micro HDMI PCB (14x18 mm 1 mm)

Micro SD PCB (52,8 mm x 49,2 mm 0,8 mm d'épaisseur)

5x vis à tête fraisée M2,5 x 6 mm

4x M2 x 20 mm vis à tête fraisée

4x M2 x 6 mm x 3,5 mm insert fileté en laiton

4 vis M2,5 x 10 mm (pour la fixation des ventilateurs)

4x écrous hexagonaux M2,5

Le mini serveur NODE peut être démarré via un lecteur M.2, et même sans utiliser de microSD. L'appareil est également refroidi par deux petits ventilateurs, pour référence. NODE a inclus un guide de construction sur son site web, que vous pouvez suivre via le lien ci-dessous. Une fois sur le site, vous pouvez accéder aux fichiers sources du projet et aux fichiers modifiables du PCB si vous souhaitez personnaliser le mini serveur de NODE pour vos besoins.
