Raspberry Pi : Transformer le populaire ordinateur monocarte en un NAS avec jusqu'à quatre disques durs

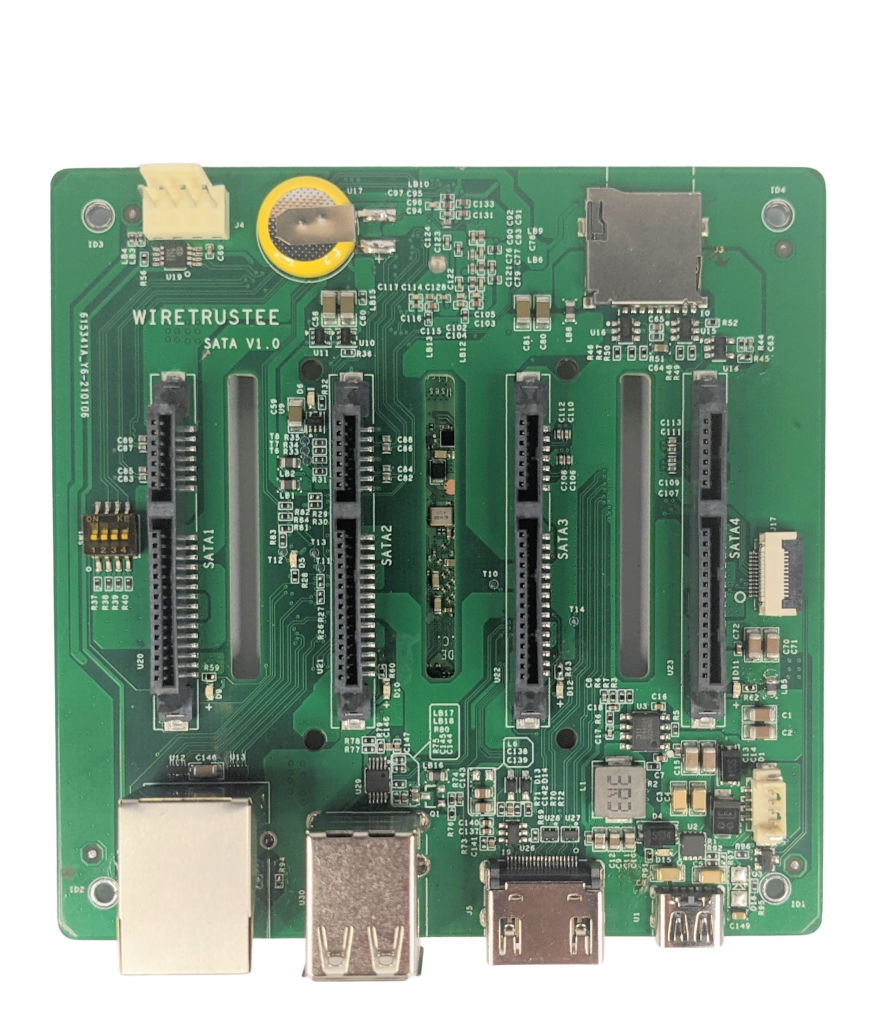

Le tableau des transporteurs Wiretrustee comporte quatre connexions SATA 2.0. (Source de l'image : Wiretrustee)
Le tableau des transporteurs Wiretrustee comporte quatre connexions SATA 2.0. (Source de l'image : Wiretrustee)
La carte porteuse Wiretrustee utilise la puissance du Raspberry Pi Compute Module 4 comme stockage en réseau (NAS). La carte porteuse supporte jusqu'à quatre disques durs ou SSD et dispose de ports physiques qui font défaut au module de calcul 4.

Un nouveau NAS pour le Raspberry Pi a été créé par une société appelée Wiretrustee. La carte porteuse de Wiretrustee utilise le module de calcul 4 (CM4), qui est actuellement le plus petit Raspberry Pi 4 pleinement fonctionnel que la Fondation Pi vend. Une puce Marvell 88SE9215 se trouve au cœur de la carte mère et Wiretrustee l'a utilisée pour transformer la connexion PCIe du CM4 en quatre connecteurs SATA.

La carte porteuse permet donc de connecter jusqu'à quatre disques durs ou SSD SATA au CM4, chacun avec une vitesse d'écriture maximale de 220 Mo/s, mais pas simultanément. Le développeur a expliqué sur Reddit que ce n'était pas le cas :

...la poursuite d'E/S élevées, donc une limitation de PCIe x1 n'était pas un vrai problème pour moi. Je pense toujours que vous pourriez avoir une vitesse décente avec une seule voie, en particulier dans mon cas où je me connecterai de toute façon et téléchargera des fichiers depuis/vers le réseau domestique via Internet.

Cependant, la carte porteuse repose également sur l'Ethernet Gigabit, ce qui constitue une autre limitation. Cela dit, le prix actuel des disques SATA signifie que la carte mère devrait être moins chère à installer que de nombreuses unités NAS de bricolage basées sur le stockage M.2. De même, il devrait être possible de connecter de grands volumes de stockage à la carte mère à moindre coût.

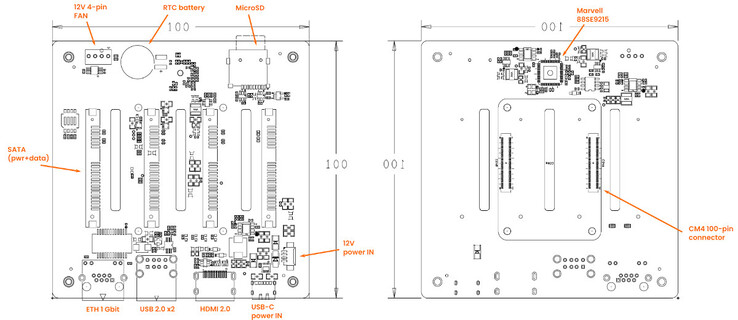

De plus, Wiretrustee a inclus un port physique HDMI 2.0, un port USB de type C pour l'alimentation et deux ports USB 2.0 de type A. De plus, la carte mère est équipée d'un ventilateur 12V à 4 broches, d'une batterie RTC et d'un emplacement pour carte microSD. La carte elle-même mesure 100 x 100 mm, ce qui semble être une utilisation efficace de l'espace. Wiretrustee n'a pas encore finalisé sa carte porteuse, mais il espère pouvoir finalement amener l'appareil à Crowd Supply. Vous pouvez participer aux choix de conception sur le fil de discussion Reddit qui l'accompagne.

(Source de l'image : Wiretrustee)
(Source de l'image : Wiretrustee)
(Source de l'image : Wiretrustee)
(Source de l'image : Wiretrustee)

Source(s)

Wiretrustee & r/raspberry_pi via CNX Software & Hackster .io
