Raspberry Pi Pico : Transformer le nouvel ordinateur monocarte en une carte de développement élargie avec le Kiwikit

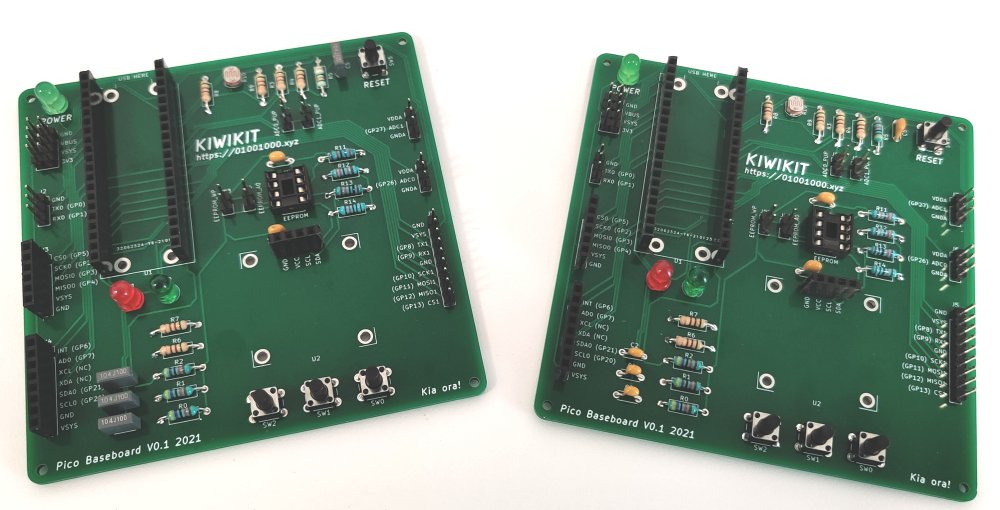

Le Kiwikit peut être fabriqué à l'aide de fichiers PCB sous licence ouverte du MIT. (Source de l'image : Hammond Pearce)
Le Kiwikit peut être fabriqué à l'aide de fichiers PCB sous licence ouverte du MIT. (Source de l'image : Hammond Pearce)
Le Kiwikit agrandit le Raspberry Pi Pico avec plusieurs ports et même un petit écran. La carte de développement est également dotée de deux LED, de trois boutons et d'interrupteurs pour plusieurs broches GPIO, entre autres caractéristiques.
ARM Gadget Internet of Things (IoT) Single-Board Computer (SBC)

La Fondation Raspberry Pi a annoncé la création du Raspberry Pi Pico il y a seulement un mois, mais quelqu'un a déjà créé un conseil de développement élargi pour ce projet. Développé par Hammond Pearce, le Kiwikit fournit les connexions physiques qui manquent au Pico, ce qui devrait être utile lors de la création de projets utilisant le microcontrôleur à 4 dollars.

Selon Pearce, le Kiwikit comprend les caractéristiques suivantes :

  • Trois boutons d'usage général
  • Bouton de réinitialisation
  • Deux LED d'usage général
  • LED de puissance
  • Affichage I2C SSD1306
  • I2C AT24 EEPROM
  • LDR pour l'expérimentation analogique

Pearce a conçu le Kiwikit à KiCAD et l'a fait fabriquer par la JLCPCB, mais il n'a pas l'intention de produire en masse la planche de développement. Au lieu de cela, Pearce a publié les fichiers PCB sur GitHub, si vous souhaitez en faire produire un. En conséquence, Pearce a également téléchargé des schémas, que vous pouvez trouver .

Quant au Pico lui-même, la Fondation Pi a inclus un microcontrôleur RP2040 personnalisé, un processeur ARM Cortex-M0+ à double cœur, 264 Ko de RAM et 2 Mo de stockage flash. Il y a également un port micro USB 1.1, 26 GPIO et un capteur de température, entre autres caractéristiques.

(Source de l'image : Hammond Pearce)
