La fuite d'un cliché confirme que le A16 Bionic n'est pas vraiment une amélioration par rapport à son prédécesseur

Le design du Apple A16 Bionic a été révélé par une nouvelle fuite (image via Apple)
Le design du Apple A16 Bionic a été révélé par une nouvelle fuite (image via Apple)

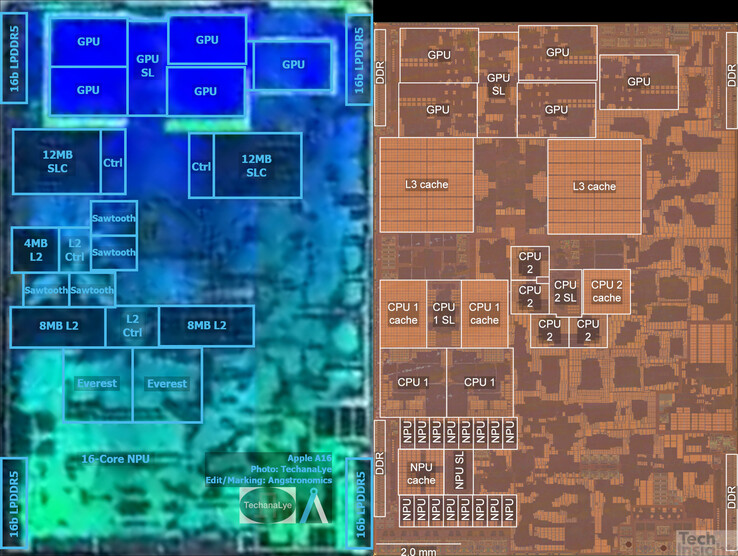

Angstronomics a méticuleusement créé une image approximative de la matrice du Apple A16 Bionic. Les principaux changements sont les nouveaux cœurs P (Everest) et E (Sawtooth), les valeurs réajustées des caches L2 et SLC et une surface légèrement plus grande

Applele message vague de l'entreprise concernant les performances relatives de l'A16 Bionic par rapport à son prédécesseur immédiat est apparu un peu suspect. Les benchmarks qui ont suivi étaient également un sac mélangé, avec un ensemble montrant des performances minimales performances et l'autre peignant une image plus rose. Un cliché de l'A16 Bionic a maintenant été mis à disposition par Angstronomicsqui nous donne une bonne idée de ses entrailles.

Le site A16 Bionic conserve la plupart des éléments de conception de son prédécesseur, le A15 Bionicmais utilise de nouveaux cœurs de performance (Everest) et d'efficacité (Sawtooth) dans une configuration 2+4. Le GPU à cinq cœurs n'a pratiquement pas été modifié Apple selon qu'il dispose de 50 % de bande passante mémoire supplémentaire, probablement grâce à la nouvelle RAM LPDDR5 6 400 qui a fait ses débuts avec l'A16 Bionic

Étant donné que le nœud TSMC N5 de l'A15 Bionic et le nœud N4 de l'A16 Bionic appartiennent à la même famille, il n'y a pas beaucoup de marge pour une mise à niveau du nombre de transistors. Néanmoins, Apple a intégré 16 milliards de transistors (un milliard de plus que le A15) dans son nouveau SoC, dont une grande partie est probablement destinée au nouveau moteur photonique. Cela s'accompagne d'une augmentation correspondante de la taille de la puce et d'autres compromis de conception

Les deux cœurs Everest (P) de l'A16 Bionic ont désormais accès à un total de 16 Mo de cache L2 (contre 12 Mo sur l'A15). D'autre part, le cache au niveau du système (SLC) a été réduit à 24 Mo, contre 32 Mo pour l'A15 Bionic. Angrstronomics estime que l'augmentation de la bande passante de la mémoire devrait compenser la baisse de la valeur du cache. De plus amples informations sur l'A16 Bionic et ses composants devraient apparaître dès que des images plus claires seront disponibles

Globalement, l'A16 Bionic est, au mieux, une mise à niveau progressive. Malgré cela, il continue à avoir une longueur d'avance sur la concurrence. On peut s'attendre à des modifications majeures dans le A17 Bionic de l'année prochaine. Il est prévu qu'il soit fabriqué sur le nouveau nœud TSMC nouveau nœud N3E de TSMCà condition qu'il entre dans la production de masse à temps. Si N3E suit le même chemin que le si le N3E suit la même voie que le N3 (aujourd'hui condamné), l'A17 sera le quatrième AP mobile Apple de la famille N5 et ses gains de performance seront tout aussi peu impressionnants
