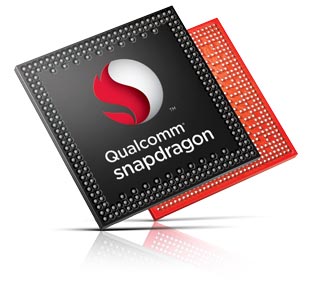

Qualcomm Snapdragon 810 MSM8994

Le Qualcomm Snapdragon 810 MSM8994 est un SoC ARM haut-de-gamme principalement pour tablettes et Smartphones Android. Annoncé en Avril 2014, le Snapdragon 810 est le successeur du Snapdragon 805, la livraison de ces puces a débuté au premier semestre 2015. Outre les huit cœurs processeur qui ont été légèrement améliorés (4x Cortex-A57 et 4x Cortex-A53) le SoC embarque un circuit graphique Adreno 430 ainsi qu'un contrôleur mémoire 2x 32 bit (LPDDR4-3200, 25,6 Go/s). La puce prend en charge les normes Wi-Fi (802.11ac + MIMO) et Bluetooth 4.1. Des modems large bande UMTS et LTE sont également de la partie.

Processeur

Le Snapdragon 810 fait appel à la technologie big.LITTLE combinant quatre cœurs  Cortex A53 économes en énergie et quatre cœurs Cortex A57 plus puissants et donc plus énergivores afin d'obtenir la combinaison optimale entre performances et autonomie. Ainsi, les quatre cœurs Cortex A57 cadencés jusqu'à 2.0 GHz sont légèrement plus véloces que les anciens Cortex-A15 (Tegra K1) à fréquences égales. Les quatre cœurs Cortex A53 économes en énergie voient une fréquence de 1.5 GHz et sont suffisament véloces pour s'acquitter des tâches en arrière-plan et autres applications basiques.

Si les huits cœurs peuvent être activés simultanément, peu d'applications peuvent tirer parti d'une telle parallélisations des processus. Cortex-A53 comme Cortex-A57 sont basés sur l'architecture ARMv8 ISA compatible avec les instructions 64-bit.

Globalement, le Snapdragon 810 est l'un des SoC ARM les plus rapides de début 2015, bien que le Samsung Exynos 7420 reste devant.

Circuit graphique

L'Adreno 430 n'a aucun mal à surpasser l'ancienne puce Adreno 420 (Snapdragon 805) de presque 30%. La puce est par conséquent légèrement plus rapide que le PowerVR GX6450 (Apple A8) mais derrière le Mali-T760 MP8 (Exynos 7420). Il est possible que la puce graphique soit victime d'auto-bridage de ses fréquences en cas de jeux ou tests synthétiques sur une longue durée. Les performances permettent d'afficher les résolutions supérieures au FullHD.

Fonctionnalités

La puce Snapdragon 810 intègre moult composants de communication sans fil : Bluetooth 4.0, WLAN WiFi IEEE 802.11a/b/g/n/ac + MIMO, modem cellulaire large bande double-SIM compatible LTE cat. 6 (jusqu'à 300 Mbps), WCDMA, CDMA, EV-DO, TD-SCDMA et GSM/EDGE.

Le SoC peut encoder et décoder matériellement des vidéos 4K et afficher du contenu sur deux moniteurs déportés jusqu'en 4K (1x 60 Hz, 1x 30 Hz). Un grand nombre de codecs vidéo, H.265 inclus est pris en charge. Le double capteur ISP prend en charge des appareils photos allant jusqu'à 55 MP.

Consommation énergétique

Grâce à un procédé de gravure d'une finesse de 20 nm, l'efficience énergétique a été grandement améliorée par rapport au 28 nm. La puce reste toutefois relativement gourmande en énergie et est bien plus souvent victime d'autobridage que le Samsung Exynos 7420 gravé en 14 nm.
