NVIDIA Tegra X1 Maxwell GPU

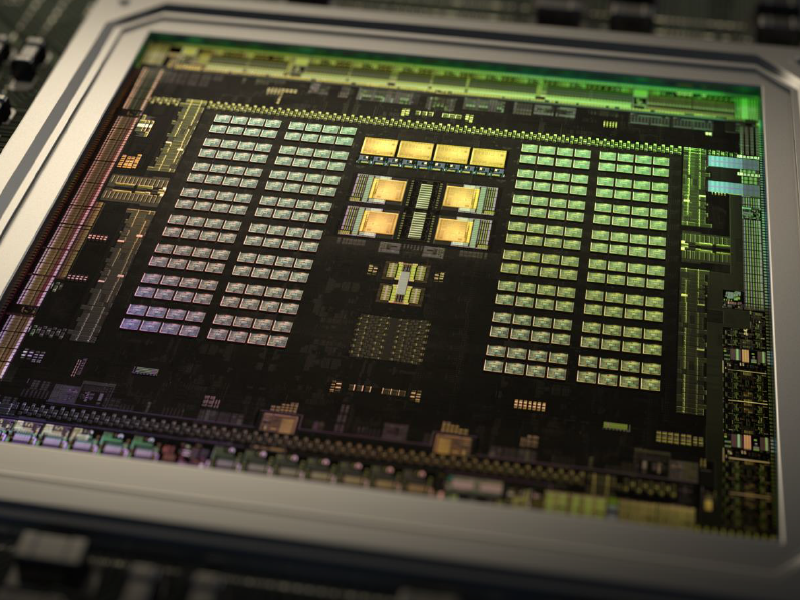

La NVIDIA Tegra X1 Maxwell GPU est une carte graphique intégré au SoC NVIDIA Tegra X1 que l'on retrouve principalement dans des tablettes Android. Il s'agit du successeur de la Tegra K1 GPU. Conçu autour de l'architecture Maxwell, la puce prend en charge les mêmes fonctionnalités que les cartes Maxwell pour ordinateurs portables et ordinateurs de bureau telles que OpenGL 4.5, CUDA 6.0, OpenGL ES 3.1 et DirectX 11.2. La carte graphique embarque 256 unités de calcul shader (2 blocs SMM) cadencées jusqu'à 1000 MHz. L'interface mémoire de 128 Bit offre une bande passante de 25.6 Go/s (2x 32 Bit LPDDR4-3200).

Les premiers résultats des tests synthétiques de la Tegra X1 sous GLBench montrent que les performances devraient être le double de ce que propose le PowerVR GXA6850 de l'Apple A8X. Le X1 devrait être la puce graphique Android la plus véloce du moment. Aucun jeu Android à l'heure actuelle ne devrait poser de problème.

La partie vidéo du SoC comprend un moteur vidéo serait capable d'encoder et de décoder des vidéos 4K en H.265 selon Nvidia (décodage en 60ips, encodage en 30ips). La prise en charge de la HDMI 2.0 permet de retransmettre de la 4K60 matérielle sur des moniteurs externes (jusqu'à 2 écrans en simultanée) Le module ISP intégré peut quant à lui interpréter les données de 6 appareils photos à la fois (100 MP et 4096 points de focus au maximum).

La consommation énergétique de l'intégralité du SoC devrait être relativement élevée par rapport aux autres SoC ARM. Par conséquent, il est peu probable de voir la Tegra X1 intégrée dans un Smartphone. À l'image de la Tegra K1, le modèle X1 devrait animer des tablettes avec un système de refroidissement actif. La Tegra X1 est gravée en 20nm tout comme l'Apple A8X.
